第33回 臨床工学技士国家試験 午後 第42問

医療ガス配管端末器のピン方式（ピンインデックス方式）は、ガス種ごとにピン（ボス）の位置・角度を変え、互換性をなくして誤接続を防ぐ。二酸化炭素のピン配置に該当するのは図の4番。

【各選択肢の解説】

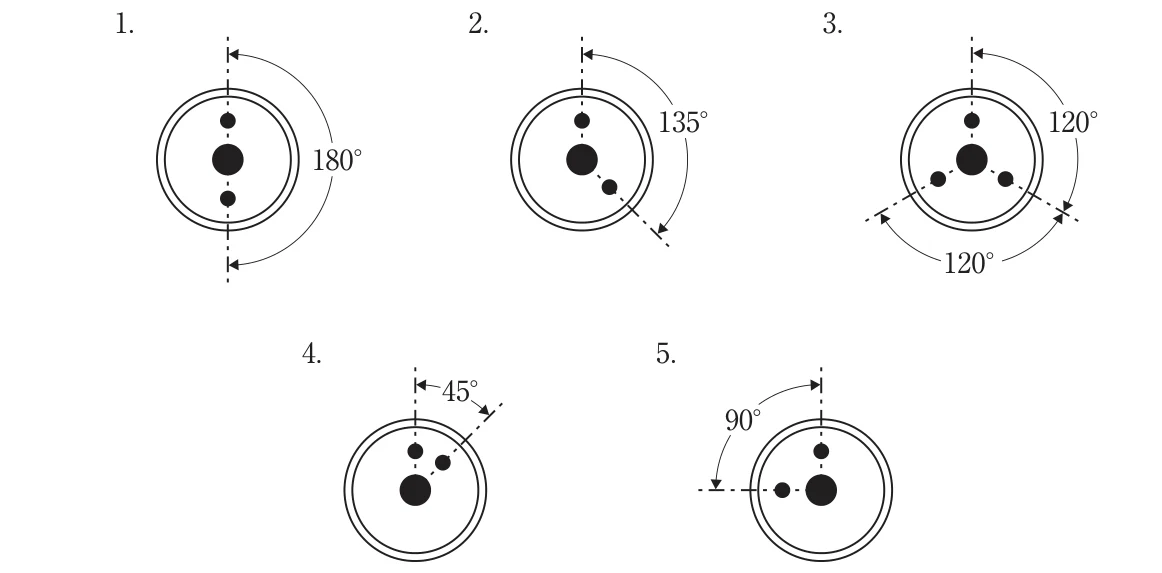

図は各ガスに割り当てられたピンの角度配置を示す。酸素・亜酸化窒素（笑気）・治療用空気・二酸化炭素・吸引などがそれぞれ固有の角度で規定され、他ガスのプラグは物理的に挿入できない。二酸化炭素は4番の配置に対応する。

【試験対策ポイント】

医療ガスの識別色（JIS）：酸素＝緑・亜酸化窒素＝青・治療用空気＝黄・二酸化炭素＝橙・吸引＝黒。接続部はピン方式とシュレーダ方式があり、いずれもガス種ごとに非互換で誤接続を防止する。
