第34回 臨床工学技士国家試験 午後 第60問
情報処理工学第34回午後
第34回 臨床工学技士国家試験 午後 第60問（情報処理工学）の正答は 2 です。¬（X・Y）はNAND＝XとYが両方1のときだけ0、それ以外は1。
問題

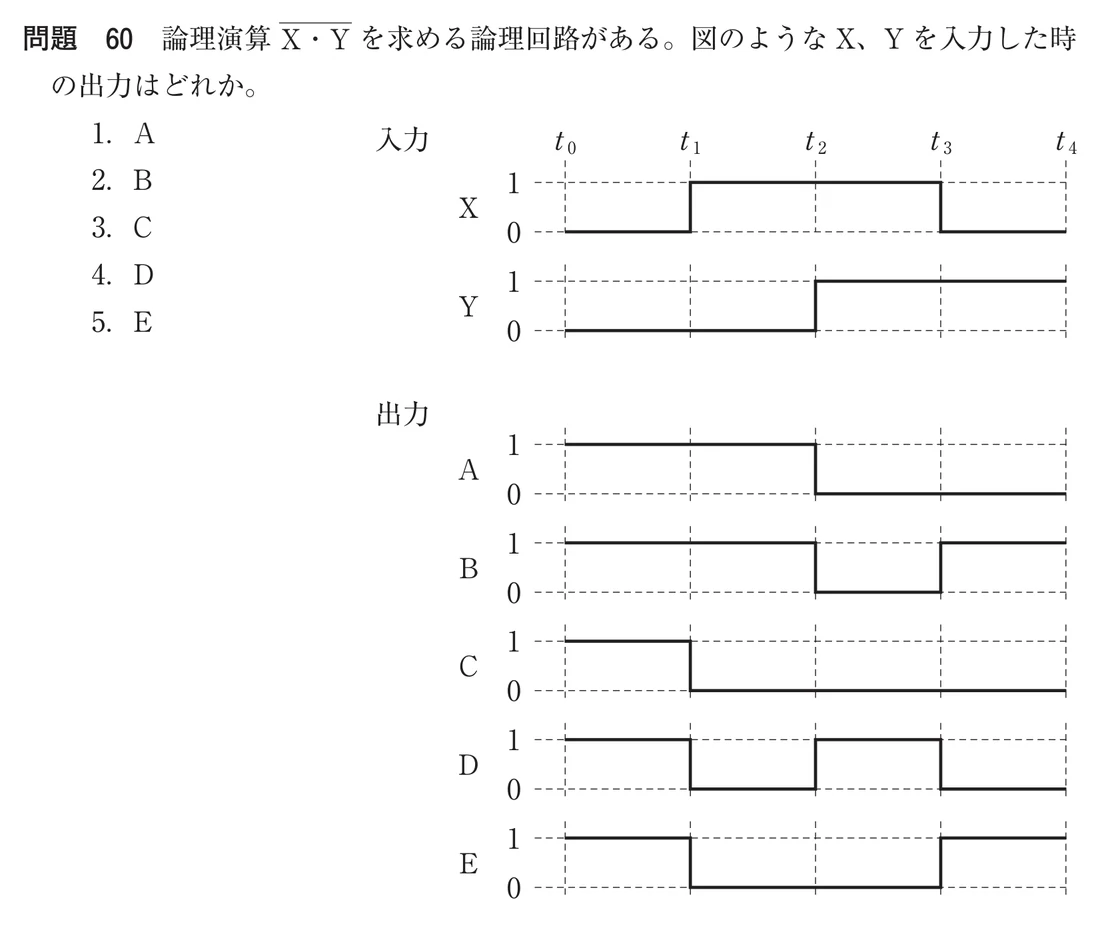

論理演算¬（X・Y）を求める論理回路がある。図のようなX、Y を入力した時の出力はどれか。
（¬（…）は括弧内全体の否定を表す）
- 1. A
- 2. B ✓
- 3. C
- 4. D
- 5. E
正答：2番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 41.2%参考値
17人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：2番 — B
¬（X・Y）はNAND＝XとYが両方1のときだけ0、それ以外は1。図でX・Yが両方1なのはt₂〜t₃の区間だけなので、出力は「1・1・0・1」となり、Bと一致する。
【各選択肢の解説】
区間ごとの入力と出力：
| 区間 | X | Y | ¬（X・Y） |
|---|---|---|---|
| t₀〜t₁ | 0 | 0 | 1 |
| t₁〜t₂ | 1 | 0 | 1 |
| t₂〜t₃ | 1 | 1 | 0 |
| t₃〜t₄ | 0 | 1 | 1 |
1. A
❌ 誤り。Aは1・1・0・0で、Yを反転した波形（Ȳ）。正しくはt₃〜t₄も1になる（X＝0なのでNANDは1）。
❌ 誤り。Aは1・1・0・0で、Yを反転した波形（Ȳ）。正しくはt₃〜t₄も1になる（X＝0なのでNANDは1）。
2. B
✅ 正しい（＝正答）。1・1・0・1で、X・Yが両方1のt₂〜t₃だけ0。ANDの結果を反転するので、両方1の区間だけが0になる。
✅ 正しい（＝正答）。1・1・0・1で、X・Yが両方1のt₂〜t₃だけ0。ANDの結果を反転するので、両方1の区間だけが0になる。
3. C
❌ 誤り。Cは1・0・0・0で、¬（X＋Y）＝NORの波形。正しくはNANDで、どちらか一方が0なら1。
❌ 誤り。Cは1・0・0・0で、¬（X＋Y）＝NORの波形。正しくはNANDで、どちらか一方が0なら1。
4. D
❌ 誤り。Dは1・0・1・0で、XとYが一致するとき1になる波形（一致回路）。正しくは1・1・0・1。
❌ 誤り。Dは1・0・1・0で、XとYが一致するとき1になる波形（一致回路）。正しくは1・1・0・1。
5. E
❌ 誤り。Eは1・0・0・1で、Xを反転した波形（X̄）。正しくはt₁〜t₂（X＝1、Y＝0）も1。
❌ 誤り。Eは1・0・0・1で、Xを反転した波形（X̄）。正しくはt₁〜t₂（X＝1、Y＝0）も1。
【試験対策ポイント】
- タイムチャートは、入力が変わる時刻で区間を切り、区間ごとに真理値表を当てはめる
- NAND（¬（X・Y））：両方1のときだけ0／NOR（¬（X＋Y））：両方0のときだけ1
- 1入力だけの反転（X̄・Ȳ）の波形が誤りの選択肢に混ぜてある
