第38回 臨床工学技士国家試験 午後 第40問
医用機器の安全管理第38回午後
第38回 臨床工学技士国家試験 午後 第40問（医用機器の安全管理）の正答は 2 です。図を電源プラグから順にたどる。
問題

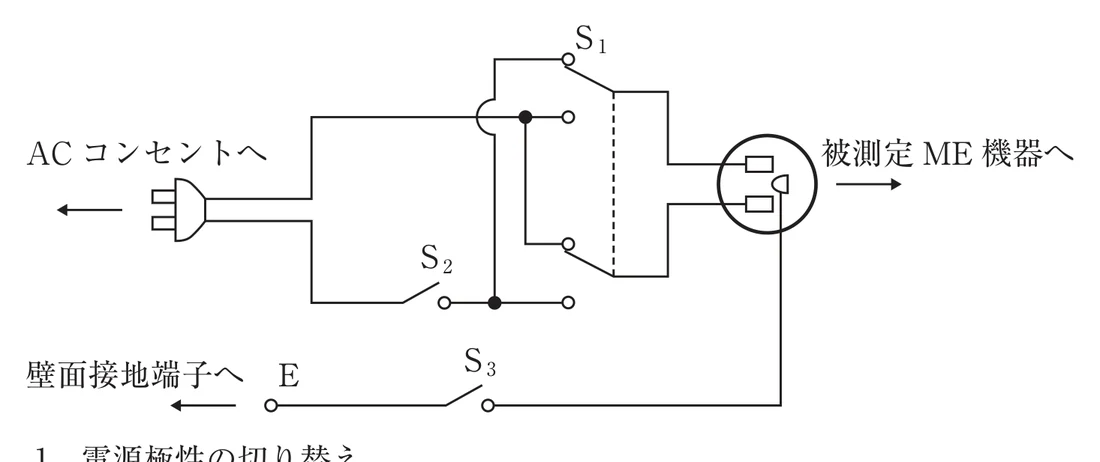

図の漏れ電流測定用電源ボックスでスイッチS₂ の用途はどれか。
- 1. 電源極性の切り替え
- 2. 電源導線の1 本の断線の模擬 ✓
- 3. 保護接地線の断線の模擬
- 4. 追加保護接地線の断線の模擬
- 5. 患者誘導コードの切り替え
正答：2番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 95.2%参考値
21人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：2番 — 電源導線の1 本の断線の模擬
図を電源プラグから順にたどる。プラグからの2本の線のうち下の線の途中にS₂があり、開くと電源導線1本が切れた状態になる。S₁は破線でつながった2つの切替接点で、2本の線を入れ替える＝電源極性の切替。S₃は被測定機器のコンセントの接地極と壁面接地端子Eの間にあり、開くと保護接地線の断線になる。
【各選択肢の解説】
1. 電源極性の切り替え
❌ 誤り。正しくはS₁の役割。2つの接点が連動して2本の電源線を入れ替える。
❌ 誤り。正しくはS₁の役割。2つの接点が連動して2本の電源線を入れ替える。
2. 電源導線の1 本の断線の模擬
✅ 正しい。S₂を開くと電源導線の1本が切れ、単一故障状態（SFC）の1つを作って漏れ電流を測れる。
✅ 正しい。S₂を開くと電源導線の1本が切れ、単一故障状態（SFC）の1つを作って漏れ電流を測れる。
3. 保護接地線の断線の模擬
❌ 誤り。正しくはS₃の役割。機器の保護接地と壁面接地端子Eの接続を切る。
❌ 誤り。正しくはS₃の役割。機器の保護接地と壁面接地端子Eの接続を切る。
4. 追加保護接地線の断線の模擬
❌ 誤り。図の電源ボックスには追加保護接地線につながる部分がない。正しくはS₂は電源導線の断線を作るスイッチである。
❌ 誤り。図の電源ボックスには追加保護接地線につながる部分がない。正しくはS₂は電源導線の断線を作るスイッチである。
5. 患者誘導コードの切り替え
❌ 誤り。図のスイッチはすべて電源・接地の側にあり、患者側の配線はない。正しくはS₂は電源導線の断線を作るスイッチである。
❌ 誤り。図のスイッチはすべて電源・接地の側にあり、患者側の配線はない。正しくはS₂は電源導線の断線を作るスイッチである。
【試験対策ポイント】
| スイッチ | 位置 | 作る状態 |
|---|---|---|
| S₁ | 2本の電源線をまとめて切り替え | 電源極性の反転 |
| S₂ | 電源線1本の途中 | 電源導線1本の断線（SFC） |
| S₃ | 機器の接地と壁面接地端子の間 | 保護接地線の断線（SFC） |
漏れ電流は正常状態（NC）と単一故障状態（SFC）で測る。SFCの代表は「電源導線1本の断線」と「保護接地線の断線」の2つ（JIS T 0601-1）。
