第39回 臨床工学技士国家試験 午後 第55問
電子工学第39回午後
第39回 臨床工学技士国家試験 午後 第55問（電子工学）の正答は 1 です。理想演算増幅器の反転加算回路。
問題

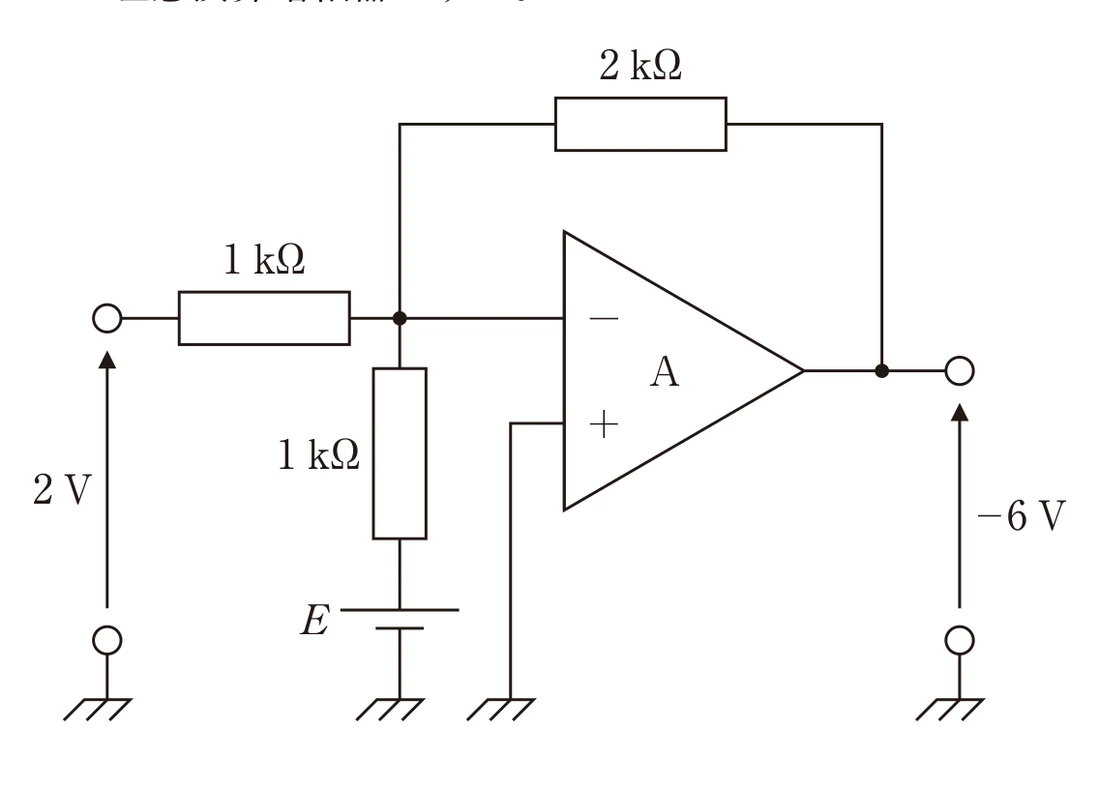

図の回路でE の起電力［V］はどれか。
ただし、A は理想演算増幅器とする。
- 1. 1 ✓
- 2. 2
- 3. 3
- 4. 4
- 5. 5
正答：1番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 22.7%参考値
22人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：1番 — 1
理想演算増幅器の反転加算回路。＋入力が接地なので－入力は仮想接地（0 V）、演算増幅器へ入る電流は0。－入力の点に流れ込む電流の和が、そのまま2 kΩの帰還抵抗を流れる。
【各選択肢の解説】
途中式（－入力の点＝0 V）：
- 2 V側から流れ込む電流：(2－0) V÷1 kΩ＝2 mA
- E側から流れ込む電流：(E－0) V÷1 kΩ＝E［mA］
- 帰還抵抗を出力へ流れる電流：(0－(－6)) V÷2 kΩ＝3 mA
- 電流の和：2＋E＝3 → E＝1 V
1. 1
✅ 正しい。上の式どおりE＝1 V。仮想接地の点では、入ってくる電流と出ていく電流が等しい（キルヒホッフの電流則）。
✅ 正しい。上の式どおりE＝1 V。仮想接地の点では、入ってくる電流と出ていく電流が等しい（キルヒホッフの電流則）。
2. 2
❌ 誤り。E＝2 VならV_o＝－2×(2＋2)＝－8 V になり、図の－6 Vと合わない。正しくは1 V。
❌ 誤り。E＝2 VならV_o＝－2×(2＋2)＝－8 V になり、図の－6 Vと合わない。正しくは1 V。
3. 3
❌ 誤り。E＝3 VならV_o＝－10 V。正しくは1 V。
❌ 誤り。E＝3 VならV_o＝－10 V。正しくは1 V。
4. 4
❌ 誤り。E＝4 VならV_o＝－12 V。正しくは1 V。
❌ 誤り。E＝4 VならV_o＝－12 V。正しくは1 V。
5. 5
❌ 誤り。E＝5 VならV_o＝－14 V。正しくは1 V。
❌ 誤り。E＝5 VならV_o＝－14 V。正しくは1 V。
【試験対策ポイント】
- 理想演算増幅器：①入力端子間の電圧0（イマジナリショート）②入力電流0
- 反転加算回路：V_o＝－R_f×(V₁/R₁＋V₂/R₂＋…)
- 未知の電圧は、－入力の点で電流の式を立てて解く
