第39回 臨床工学技士国家試験 午後 第56問
電子工学第39回午後
第39回 臨床工学技士国家試験 午後 第56問（電子工学）の正答は 4 です。2つの電源がそれぞれダイオードを通して出力の点（Rの上端）につながる回路。
問題

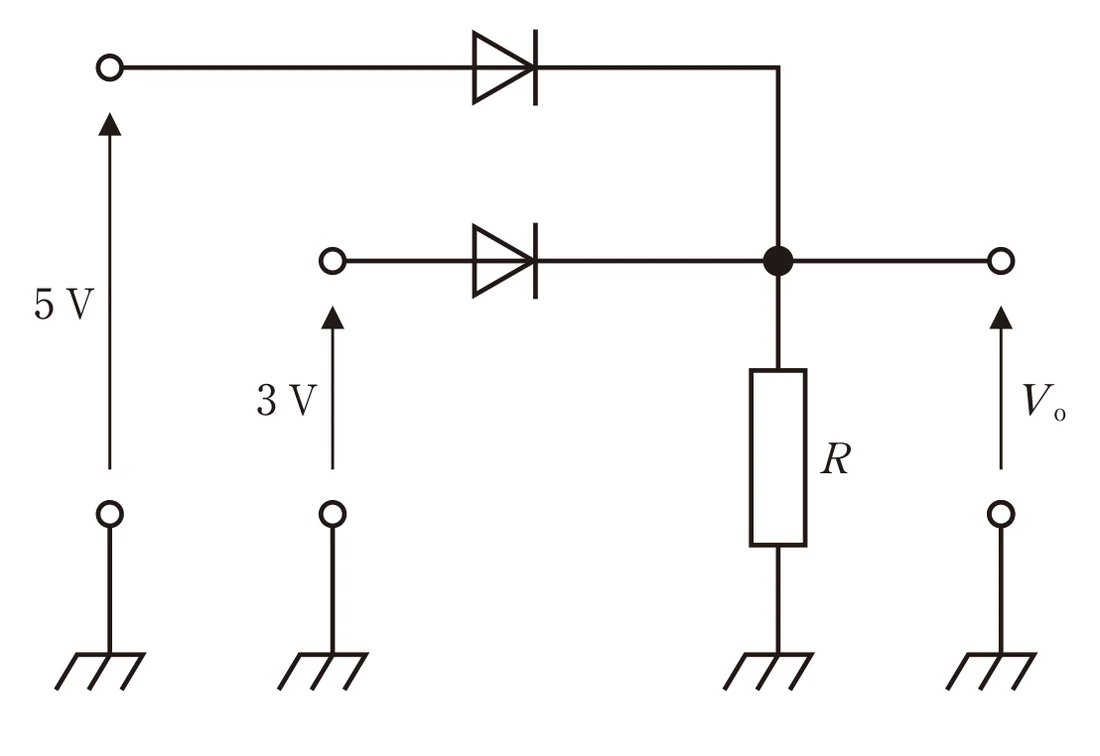

図の回路でV_o［V］はどれか。
ただし、ダイオードは理想ダイオードとする。
- 1. －2
- 2. 2
- 3. 3
- 4. 5 ✓
- 5. 8
正答：4番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 28%参考値
25人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：4番 — 5
2つの電源がそれぞれダイオードを通して出力の点（Rの上端）につながる回路。出力の点の電圧は高い方の電源で決まる（ダイオードOR回路）。理想ダイオードは順方向で電圧降下0、逆方向で電流0。
【各選択肢の解説】
図の読み方：2つのダイオードはどちらも電源側がアノード、出力側がカソード。
- 5 V側のダイオードが導通すると出力の点は5 V
- このとき3 V側のダイオードはアノード3 V・カソード5 Vで逆バイアス＝遮断
- 矛盾がないのでV_o＝5 V
1. －2
❌ 誤り。3 V－5 Vの差をとった値。正しくは、ダイオードは電源から出力への向きにしか電流を流さず、出力は高い方の5 Vになる。
❌ 誤り。3 V－5 Vの差をとった値。正しくは、ダイオードは電源から出力への向きにしか電流を流さず、出力は高い方の5 Vになる。
2. 2
❌ 誤り。5 V－3 Vの差をとった値。正しくは5 V。
❌ 誤り。5 V－3 Vの差をとった値。正しくは5 V。
3. 3
❌ 誤り。出力が3 Vなら5 V側のダイオードに順方向5 V－3 V＝2 Vがかかり導通してしまうので成り立たない。正しくは高い方の5 V。
❌ 誤り。出力が3 Vなら5 V側のダイオードに順方向5 V－3 V＝2 Vがかかり導通してしまうので成り立たない。正しくは高い方の5 V。
4. 5
✅ 正しい。高い方の5 V側だけが導通し、理想ダイオードなので電圧降下なく5 Vが出力に現れる。
✅ 正しい。高い方の5 V側だけが導通し、理想ダイオードなので電圧降下なく5 Vが出力に現れる。
5. 8
❌ 誤り。2つの電源を直列に足した値。正しくは、2つの電源は並列にダイオードを介してつながっているので足し算にならず、高い方の5 V。
❌ 誤り。2つの電源を直列に足した値。正しくは、2つの電源は並列にダイオードを介してつながっているので足し算にならず、高い方の5 V。
【試験対策ポイント】
- ダイオードOR（各電源のアノード側→出力がカソード側）：出力＝最も高い入力
- この図のRが接地側のままダイオードの向きだけを逆にすると、正の電源はどちらも逆バイアスで遮断されV_o＝0 V。出力が最も低い入力になる（ダイオードAND）のは、Rを入力より高い正の電源へつないだ場合
- 解き方：どのダイオードが導通するか仮定→他のダイオードが逆バイアスか確かめる
- 実際のSiダイオードなら順方向の電圧降下（約0.6〜0.7 V）を引く
