第31回 臨床工学技士国家試験 午後 第56問
電子工学第31回午後
第31回 臨床工学技士国家試験 午後 第56問（電子工学）の正答は 2 です。図の変調波は振幅が一定で、信号1の区間は波が密（周波数が高い）、0の区間は疎（周波数が低い）になっている。
問題

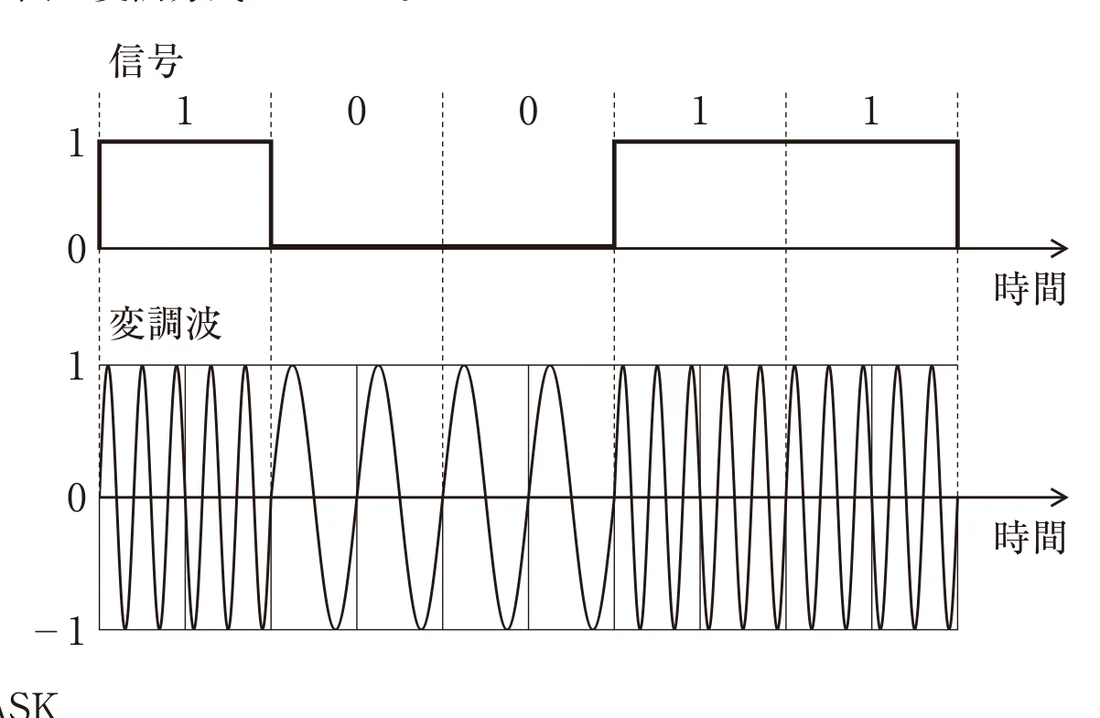

図の変調方式はどれか。
- 1. ASK
- 2. FSK ✓
- 3. PSK
- 4. PPM
- 5. PWM
正答：2番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
スポンサーリンク（広告）
解説
■ 正答：2番 — FSK
図の変調波は振幅が一定で、信号1の区間は波が密（周波数が高い）、0の区間は疎（周波数が低い）になっている。ディジタル信号で周波数を切り替えているので FSK（周波数偏移変調）である。
【図の読み方】
- 振幅：すべての区間で＋1〜－1で一定 → ASKではない
- 周波数：1の区間は1区間におよそ5周期、0の区間は1区間におよそ2周期 → 周波数が切り替わる
- 搬送波は正弦波で、パルス列ではない → PPM・PWMではない
【各選択肢の解説】
1. ASK
❌ 誤り。図では振幅が変わっていない。正しくは、ASK（振幅偏移変調）は0と1で搬送波の振幅（有無）を切り替える方式である。
❌ 誤り。図では振幅が変わっていない。正しくは、ASK（振幅偏移変調）は0と1で搬送波の振幅（有無）を切り替える方式である。
2. FSK
✅ 正しい。振幅一定のまま、1と0で搬送波の周波数を切り替えている（＝正答）。
✅ 正しい。振幅一定のまま、1と0で搬送波の周波数を切り替えている（＝正答）。
3. PSK
❌ 誤り。図では周波数が変わっている。正しくは、PSK（位相偏移変調）は周波数・振幅を一定にして位相（例：0°と180°）を切り替える方式である。
❌ 誤り。図では周波数が変わっている。正しくは、PSK（位相偏移変調）は周波数・振幅を一定にして位相（例：0°と180°）を切り替える方式である。
4. PPM
❌ 誤り。正弦波の搬送波を使うディジタル変調ではない。正しくは、PPM（パルス位置変調）はパルスの位置（時刻）を信号に応じてずらすパルス変調である。
❌ 誤り。正弦波の搬送波を使うディジタル変調ではない。正しくは、PPM（パルス位置変調）はパルスの位置（時刻）を信号に応じてずらすパルス変調である。
5. PWM
❌ 誤り。正弦波の搬送波を使うディジタル変調ではない。正しくは、PWM（パルス幅変調）はパルスの幅を信号に応じて変えるパルス変調である。
❌ 誤り。正弦波の搬送波を使うディジタル変調ではない。正しくは、PWM（パルス幅変調）はパルスの幅を信号に応じて変えるパルス変調である。
【試験対策ポイント】
| 方式 | 変えるもの |
|---|---|
| ASK | 振幅 |
| FSK | 周波数 |
| PSK | 位相 |
| PAM／PWM／PPM | パルスの振幅／幅／位置 |
