第33回 臨床工学技士国家試験 午後 第52問
電子工学第33回午後
第33回 臨床工学技士国家試験 午後 第52問（電子工学）の正答は 4 です。理想演算増幅器に負帰還がかかっているので、反転入力端子は仮想接地（0 V）になる。
問題

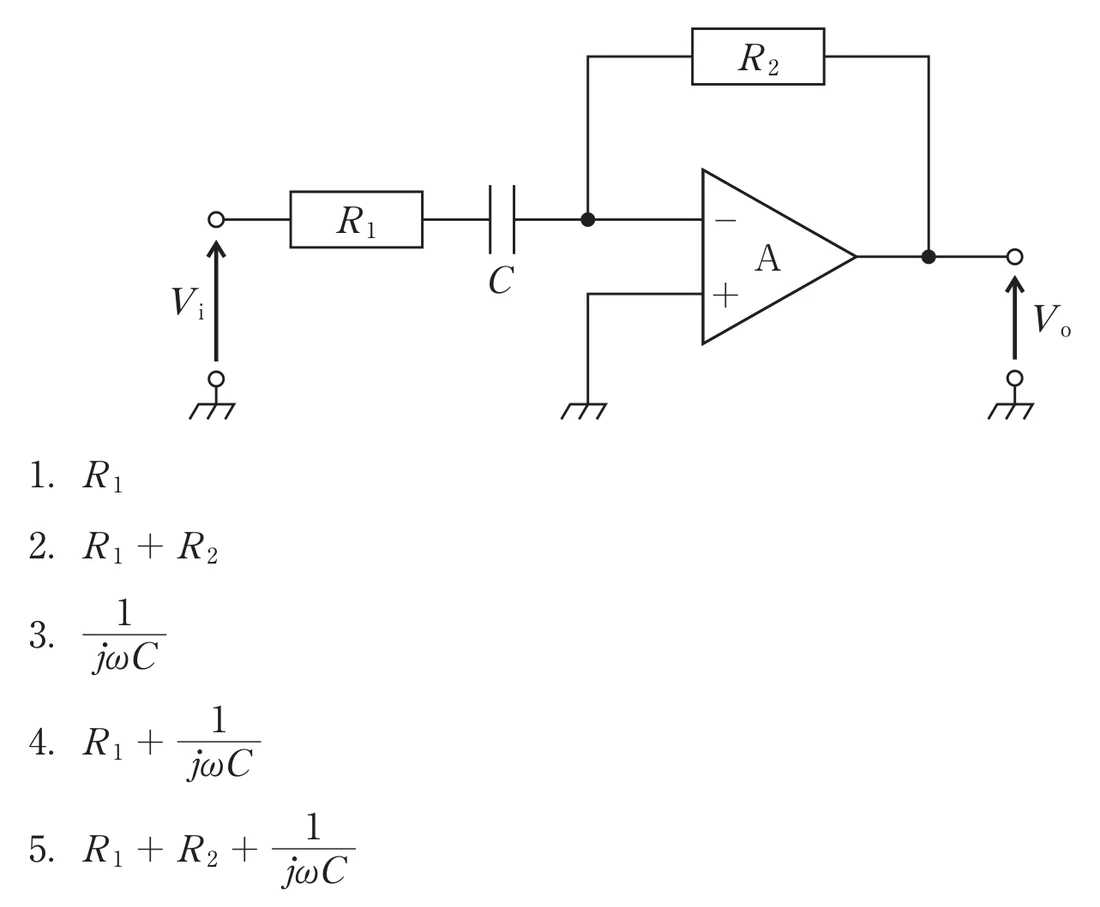

図の回路の入力インピーダンスはどれか。ただし、A は理想演算増幅器とし、角周波数をω、虚数単位を j とする。
- 1. R₁
- 2. R₁＋R₂
- 3. 1/（jωC）
- 4. R₁＋1/（jωC） ✓
- 5. R₁＋R₂＋1/（jωC）
正答：4番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 60%参考値
10人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：4番 — R₁＋1/（jωC）
理想演算増幅器に負帰還がかかっているので、反転入力端子は仮想接地（0 V）になる。入力端子から見えるのは、仮想接地までの直列の素子R₁とCだけである。
【各選択肢の解説】
図の読み：入力Vᵢ → R₁ → C → 反転入力（−）。非反転入力（＋）は接地。R₂は反転入力と出力の間の帰還抵抗。
入力電流 Iᵢ＝Vᵢ／（R₁＋1/（jωC））（反転入力の電位が0 Vのため）
入力インピーダンス Zᵢ＝Vᵢ／Iᵢ＝R₁＋1/（jωC）
1. R₁
❌ 誤り。Cのインピーダンスが抜けている。正しくはR₁とCは直列なので、R₁＋1/（jωC）。
❌ 誤り。Cのインピーダンスが抜けている。正しくはR₁とCは直列なので、R₁＋1/（jωC）。
2. R₁＋R₂
❌ 誤り。R₂は仮想接地と出力の間にあり、入力端子から仮想接地までの経路に入らない。正しくはR₂の代わりにCの1/（jωC）が入り、R₁＋1/（jωC）。
❌ 誤り。R₂は仮想接地と出力の間にあり、入力端子から仮想接地までの経路に入らない。正しくはR₂の代わりにCの1/（jωC）が入り、R₁＋1/（jωC）。
3. 1/（jωC）
❌ 誤り。R₁が抜けている。正しくはR₁＋1/（jωC）。
❌ 誤り。R₁が抜けている。正しくはR₁＋1/（jωC）。
4. R₁＋1/（jωC）
✅ 正しい。入力端子から仮想接地までの直列インピーダンスの和である。
✅ 正しい。入力端子から仮想接地までの直列インピーダンスの和である。
5. R₁＋R₂＋1/（jωC）
❌ 誤り。R₂を足している。正しくは帰還抵抗R₂は入力インピーダンスに含めず、R₁＋1/（jωC）。
❌ 誤り。R₂を足している。正しくは帰還抵抗R₂は入力インピーダンスに含めず、R₁＋1/（jωC）。
【試験対策ポイント】
- 反転増幅回路の入力インピーダンス＝入力側の素子だけ（反転入力は仮想接地）。帰還素子は入らない
- 非反転増幅回路の入力インピーダンス＝理想ではほぼ∞（入力電流が流れない）
- この回路の電圧利得は Vₒ/Vᵢ＝−R₂／（R₁＋1/（jωC））（Cで直流を切る反転増幅回路）
