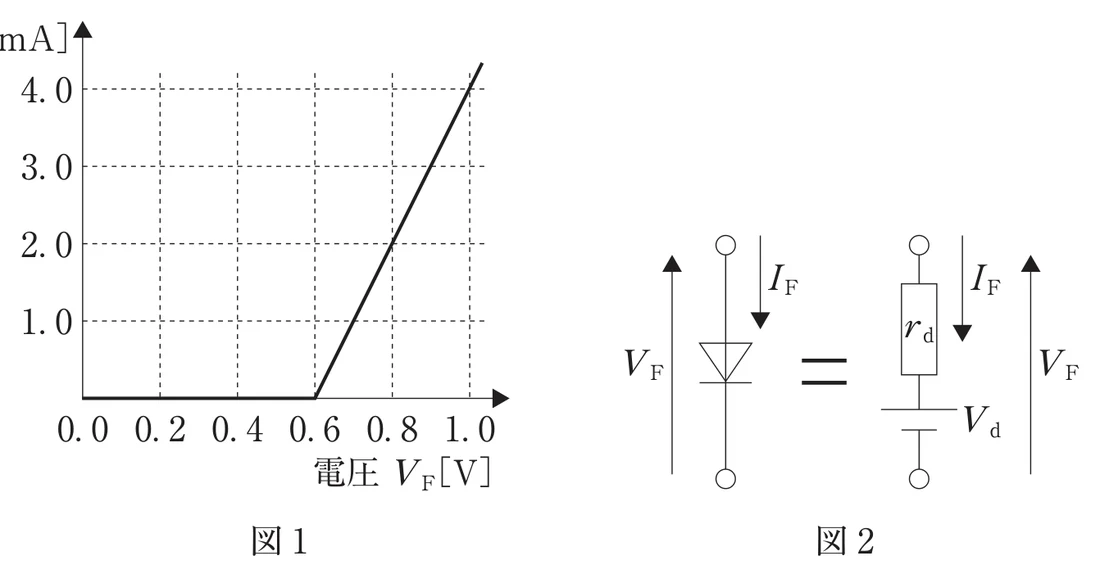

ダイオードの順方向における電流電圧特性を図1 に示す。このダイオードを図2 のような等価回路（V_F ≧ 0.6 V）に置き換えたときのV_d とr_d との組合せで正しいのはどれか。 1. V_d＝1.0 V、r_d＝250 Ω 2. V_d＝1.0 V、r_d＝100 Ω 3. V_d＝0.6 V、r_d＝250 Ω 4. V_d＝0.6 V、r_d＝100 Ω 5. V_d＝0.6 V、r_d＝0 Ω

Q: 第33回 臨床工学技士国家試験 午後 第53問（電子工学）の正答は？

第33回 臨床工学技士国家試験 午後 第53問（電子工学）の正答は 4 です。図1は0.6 Vまで電流が0で、そこから直線で立ち上がる。

Q: 第33回 臨床工学技士国家試験 午後 第53問（電子工学）の正答率は？

第33回 臨床工学技士国家試験 午後 第53問（電子工学）の初回正答率は33.3%です（MEカコモン利用者12人の初回解答・2026年10月21日時点、同一利用者の再挑戦は除外）。母数が少ないため参考値です。

Question

ダイオードの順方向における電流電圧特性を図1 に示す。このダイオードを図2 のような等価回路（V_F ≧ 0.6 V）に置き換えたときのV_d とr_d との組合せで正しいのはどれか。 1. V_d＝1.0 V、r_d＝250 Ω 2. V_d＝1.0 V、r_d＝100 Ω 3. V_d＝0.6 V、r_d＝250 Ω 4. V_d＝0.6 V、r_d＝100 Ω 5. V_d＝0.6 V、r_d＝0 Ω

Accepted Answer

正答: 4番。■ 正答：4番 — V_d＝0.6 V、r_d＝100 Ω 図1は0.6 Vまで電流が0で、そこから直線で立ち上がる。立ち上がりの電圧がV_d、直線部の傾きの逆数（ΔV/ΔI）がr_dになる。 【各選択肢の解説】 図1の読み： - V_F＝0.6 Vまで I_F＝0 → V_d＝0.6 V - 直線部：V_F＝0.6 Vで0 mA、0.8 Vで2.0 mA（1.0 Vで4.0 mA） - r_d＝ΔV/ΔI＝（0.8−0.6）V／（2.0−0）mA＝0.2 V／0.002 A＝100 Ω 図2はr_dとV_dの直列なので、V_F≧0.6 VでV_F＝V_d＋r_d·I_F。 1. V_d＝1.0 V、r_d＝250 Ω ❌ 誤り。1.0 Vでは既に約4 mA流れている。正しくはV_d＝0.6 V、r_d＝100 Ω。 2. V_d＝1.0 V、r_d＝100 Ω ❌ 誤り。r_dは合うがV_dが違う。正しくは電流が流れ始める0.6 VがV_d。 3. V_d＝0.6 V、r_d＝250 Ω ❌ 誤り。V_dは合うがr_dが違う。250 Ωなら0.2 Vの増加で0.8 mAしか増えない。正しくは0.2 Vで2.0 mA増えるので100 Ω。 4. V_d＝0.6 V、r_d＝100 Ω ✅ 正しい。立ち上がり0.6 V、直線部の傾き2.0 mA／0.2 Vの逆数が100 Ωである。 5. V_d＝0.6 V、r_d＝0 Ω ❌ 誤り。r_d＝0なら0.6 Vで電流が垂直に立ち上がる。正しくは図1の直線は傾いているので、有限の100 Ω。 【試験対策ポイント】 - 折れ線近似：V_d＝電流が流れ始める電圧（横軸との交点）、r_d＝直線部のΔV/ΔI - グラフの縦軸が電流なので、傾き（ΔI/ΔV）の逆数が抵抗。mAをAに直して計算する - 理想ダイオード＝V_d＝0・r_d＝0

Answer

1. V_d＝1.0 V、r_d＝250 Ω

Answer

2. V_d＝1.0 V、r_d＝100 Ω

Answer

3. V_d＝0.6 V、r_d＝250 Ω

Answer

4. V_d＝0.6 V、r_d＝100 Ω

Answer

5. V_d＝0.6 V、r_d＝0 Ω
