第34回 臨床工学技士国家試験 午後 第46問（電気工学）の正答は 1 です。コイルの誘導起電力は磁束の変化率に比例する（e＝－N dΦ/dt）。
問題

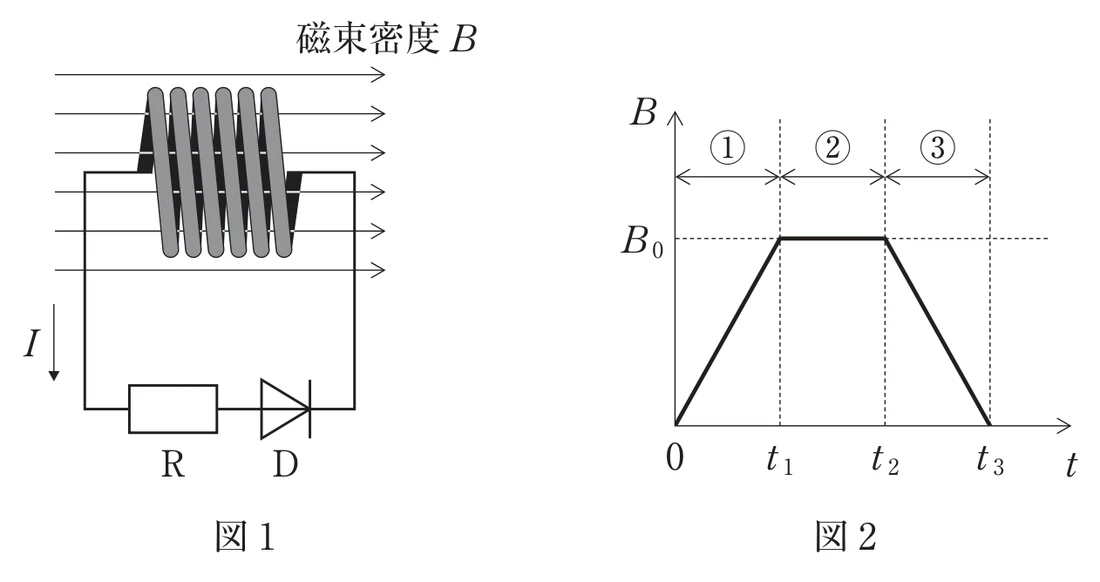

N 巻きコイル（右巻き）をダイオードD、抵抗R からなる回路につなぎ（図1）、時間t とともに変化する一様な磁界中に置いた。図2 は、3 つの時間領域①、②、③におけるB の時間変化を表している。図1 における電流I の有無について正しいのはどれか。
ただし、ダイオードは理想的とする。
- 1. ①電流あり ②電流なし ③電流なし ✓
- 2. ①電流あり ②電流なし ③電流あり
- 3. ①電流あり ②電流あり ③電流あり
- 4. ①電流なし ②電流あり ③電流なし
- 5. ①電流なし ②電流なし ③電流あり
正答：1番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 30.8%参考値
13人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：1番 — ①電流あり ②電流なし ③電流なし
コイルの誘導起電力は磁束の変化率に比例する（e＝－N dΦ/dt）。図2で①はBが増加、②は一定、③は減少。①と③では起電力の向きが逆になり、理想ダイオードは一方の向きにしか電流を流さない。
- ①：Bが増加 → 起電力あり。その向きが図1のIの向き（ダイオードの順方向）にあたるので電流が流れる
- ②：Bが一定（dB/dt＝0）→ 起電力ゼロ → 電流なし
- ③：Bが減少 → ①と逆向きの起電力 → ダイオードの逆方向で阻止 → 電流なし
【各選択肢の解説】
1. ①電流あり ②電流なし ③電流なし
✅ 正しい（＝正答）。①は順方向の起電力で通電、②は変化がなく起電力ゼロ、③は逆向きでダイオードが阻止する。
✅ 正しい（＝正答）。①は順方向の起電力で通電、②は変化がなく起電力ゼロ、③は逆向きでダイオードが阻止する。
2. ①電流あり ②電流なし ③電流あり
❌ 誤り。正しくは③は①と逆向きの起電力となり、ダイオードが阻止して電流なし。
❌ 誤り。正しくは③は①と逆向きの起電力となり、ダイオードが阻止して電流なし。
3. ①電流あり ②電流あり ③電流あり
❌ 誤り。正しくは②はBが一定で起電力が生じず電流なし、③はダイオードが阻止して電流なし。
❌ 誤り。正しくは②はBが一定で起電力が生じず電流なし、③はダイオードが阻止して電流なし。
4. ①電流なし ②電流あり ③電流なし
❌ 誤り。正しくは①はBが増加して順方向の起電力が生じ電流あり、②はBが一定で電流なし。
❌ 誤り。正しくは①はBが増加して順方向の起電力が生じ電流あり、②はBが一定で電流なし。
5. ①電流なし ②電流なし ③電流あり
❌ 誤り。正しくは①で電流あり、③で電流なし（①と③の向きが逆）。
❌ 誤り。正しくは①で電流あり、③で電流なし（①と③の向きが逆）。
【試験対策ポイント】
- 誘導起電力は磁束が変化している間だけ生じる（一定なら0）
- 増加と減少で起電力の向きが逆（レンツの法則）
- ダイオードは一方向だけ通す → 増加か減少のどちらか一方の区間だけ電流が流れる
