第34回 臨床工学技士国家試験 午後 第51問
電子工学第34回午後
第34回 臨床工学技士国家試験 午後 第51問（電子工学）の正答は 1 です。図1でEの矢印はダイオードのアノード側（上）を向くので、Eが正＝順方向、Eが負＝逆方向。
問題

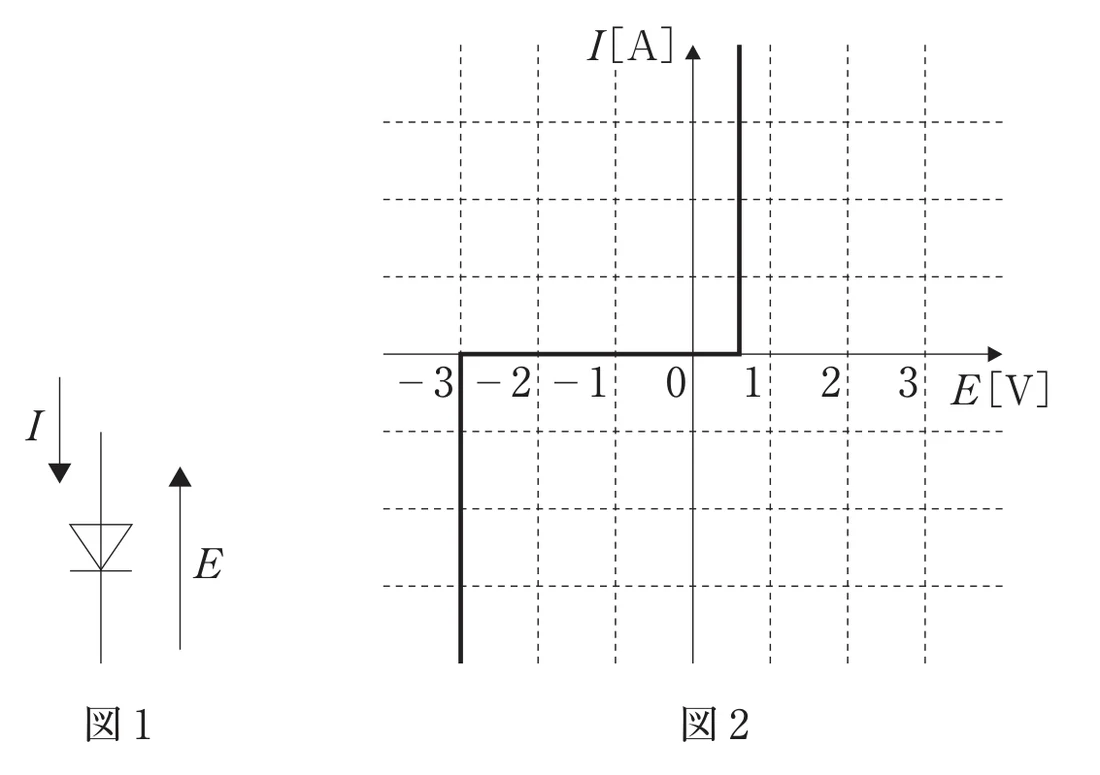

ダイオードの電流I、電圧E の方向を図1 のように定めたとき、このダイオードの特性グラフは図2 のようになった。このとき、このダイオードの順方向電圧V_F と逆方向降伏電圧V_R はどれか。
- 1. V_F＝0.6 V、V_R＝－3.0 V ✓
- 2. V_F＝－0.6 V、V_R＝－3.0 V
- 3. V_F＝－0.6 V、V_R＝3.0 V
- 4. V_F＝－3.0 V、V_R＝0.6 V
- 5. V_F＝3.0 V、V_R＝0.6 V
正答：1番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 50%参考値
12人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：1番 — V_F＝0.6 V、V_R＝－3.0 V
図1でEの矢印はダイオードのアノード側（上）を向くので、Eが正＝順方向、Eが負＝逆方向。図2で正側の立ち上がり（約0.6 V）が順方向電圧、負側で電流が急に流れ出す点（－3 V）が逆方向降伏電圧である。
【各選択肢の解説】
1. V_F＝0.6 V、V_R＝－3.0 V
✅ 正しい（＝正答）。図2ではE＝0〜1 Vの間の約0.6 Vで電流が急増し、E＝－3 Vで逆向きの電流が急増する。Eの向きの定め方では順方向が正なので、V_Fは正、V_Rは負の値になる。
✅ 正しい（＝正答）。図2ではE＝0〜1 Vの間の約0.6 Vで電流が急増し、E＝－3 Vで逆向きの電流が急増する。Eの向きの定め方では順方向が正なので、V_Fは正、V_Rは負の値になる。
2. V_F＝－0.6 V、V_R＝－3.0 V
❌ 誤り。図1の向きでは順方向はEが正の側。正しくはV_F＝＋0.6 V。
❌ 誤り。図1の向きでは順方向はEが正の側。正しくはV_F＝＋0.6 V。
3. V_F＝－0.6 V、V_R＝3.0 V
❌ 誤り。2つとも符号が逆。正しくはV_F＝＋0.6 V、V_R＝－3.0 V。
❌ 誤り。2つとも符号が逆。正しくはV_F＝＋0.6 V、V_R＝－3.0 V。
4. V_F＝－3.0 V、V_R＝0.6 V
❌ 誤り。正答の2つの値（0.6 Vと－3.0 V）をそのまま入れ替えている。正しくは正側の0.6 VがV_F、負側の－3.0 VがV_R。
❌ 誤り。正答の2つの値（0.6 Vと－3.0 V）をそのまま入れ替えている。正しくは正側の0.6 VがV_F、負側の－3.0 VがV_R。
5. V_F＝3.0 V、V_R＝0.6 V
❌ 誤り。2つの電圧の大きさを入れ替え、どちらも正の値にしている。正しくはV_F＝0.6 V、V_R＝－3.0 V。
❌ 誤り。2つの電圧の大きさを入れ替え、どちらも正の値にしている。正しくはV_F＝0.6 V、V_R＝－3.0 V。
【試験対策ポイント】
- 読む順：①図1でIとEの向きを確かめる（Eの矢印の先が＋）→②図2の正側の立ち上がり＝順方向電圧→③負側の急な立ち下がり＝逆方向降伏電圧
- シリコンダイオードの順方向電圧は約0.6〜0.7 V
- 降伏を利用して電圧を一定に保つのがツェナーダイオード（定電圧回路）
