第34回 臨床工学技士国家試験 午後 第52問
第34回 臨床工学技士国家試験 午後 第52問（電子工学）の正答は 3 です。計算：反転入力は仮想接地（0 V）で、入力電流はすべて帰還抵抗20 kΩを流れる。
- 1. ａ、ｂ
- 2. ａ、ｅ
- 3. ｂ、ｃ ✓
- 4. ｃ、ｄ
- 5. ｄ、ｅ
正答：3番
初回正答率 33.3%参考値
12人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。

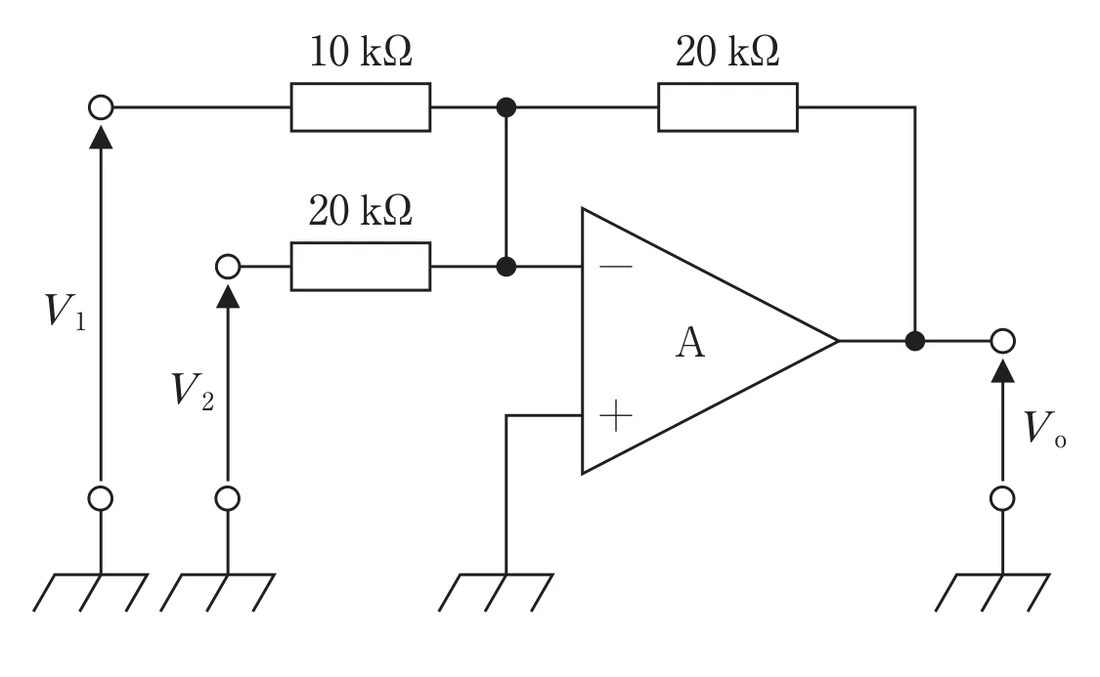

反転加算回路。V_o＝－(20/10·V₁＋20/20·V₂)＝－(2V₁＋V₂)。V₁＝2 V、V₂＝3 Vでは－7 Vなので、2V₁＋V₂＝7になる組を探す。
【各選択肢の解説】
計算：反転入力は仮想接地（0 V）で、入力電流はすべて帰還抵抗20 kΩを流れる。
V_o＝－20 kΩ×(V₁/10 kΩ＋V₂/20 kΩ)＝－(2V₁＋V₂)
基準：V₁＝2、V₂＝3 → V_o＝－(4＋3)＝－7 V
ａ．V₁＝5 V、V₂＝6 V
❌ 誤り。－(10＋6)＝－16 V。正しくは－7 Vにならない。
ｂ．V₁＝4 V、V₂＝－1 V
✅ 正しい。－(8－1)＝－7 V。
ｃ．V₁＝3 V、V₂＝1 V
✅ 正しい。－(6＋1)＝－7 V。
ｄ．V₁＝－1 V、V₂＝0 V
❌ 誤り。－(－2＋0)＝＋2 V。正しくは－7 Vにならない。
ｅ．V₁＝1 V、V₂＝2 V
❌ 誤り。－(2＋2)＝－4 V。正しくは－7 Vにならない。
❌ 誤り。ａは－16 V。正しくはｂ・ｃ。
❌ 誤り。ａは－16 V、ｅは－4 V。正しくはｂ・ｃ。
✅ 正しい（＝正答）。どちらも2V₁＋V₂＝7で、V_o＝－7 V。
❌ 誤り。ｄは＋2 V。正しくはｂ・ｃ。
❌ 誤り。ｄは＋2 V、ｅは－4 V。正しくはｂ・ｃ。
【試験対策ポイント】
- 反転加算回路：V_o＝－R_f(V₁/R₁＋V₂/R₂)。入力ごとに利得－R_f/R_nがかかる（ここではV₁が－2倍、V₂が－1倍）
- ひっかけ：V₁とV₂の利得が違うので、V₁＋V₂（基準では2＋3＝5）で比べても答えは出ない。正答のｂ（4－1＝3）・ｃ（3＋1＝4）はどちらもV₁＋V₂が5ではなく、2V₁＋V₂が7で一致する
- 理想演算増幅器＝仮想短絡（V₊＝V₋）＋入力電流0で解く
この問題でつまずいた範囲は、ME国試ノート「医用電気電子工学」でまとめて復習できます。電気・電子・情報処理・システム工学の公式と頻出ポイントを1本に集約。計算問題の解き筋も整理。赤シート・覚えたチェック・印刷に対応。
