第35回 臨床工学技士国家試験 午後 第47問

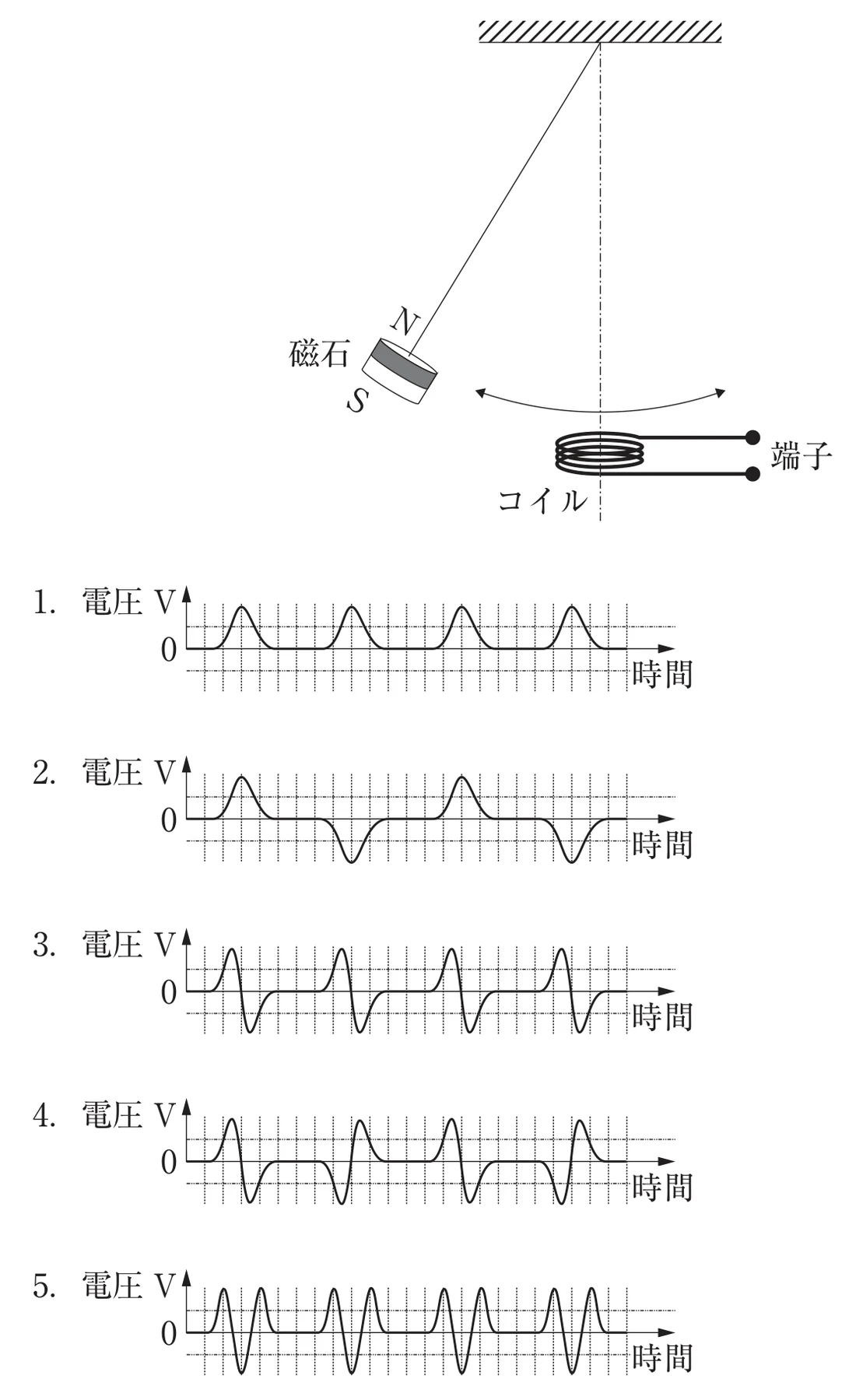

振り子の磁石がコイル上を通過するたびに磁束が変化し、電磁誘導で電圧が生じる（ファラデーの法則 e＝−N・dΦ/dt）。磁石が近づく時と遠ざかる時で電圧の極性が反転し、コイル直上（磁束最大＝変化率0）では電圧がゼロになる。2往復分ではこの山谷が交互に繰り返される波形＝3番。

【各選択肢の解説】

正しい波形は、通過ごとに極性が反転し（＋→−）、磁束最大の瞬間に0となる交番波形。これに合致するのは3番。

【試験対策ポイント】

誘導起電力 e＝−N・dΦ/dt。磁束が最大の瞬間は変化率0で電圧0、通過時に極性が反転する。速度が最大（最下点通過）で電圧のピークが現れる。
