第35回 臨床工学技士国家試験 午後 第81問
医用機械工学第35回午後
第35回 臨床工学技士国家試験 午後 第81問（医用機械工学）の正答は 4 です。図のE点は応力が最大の点（引張強さ）。
問題

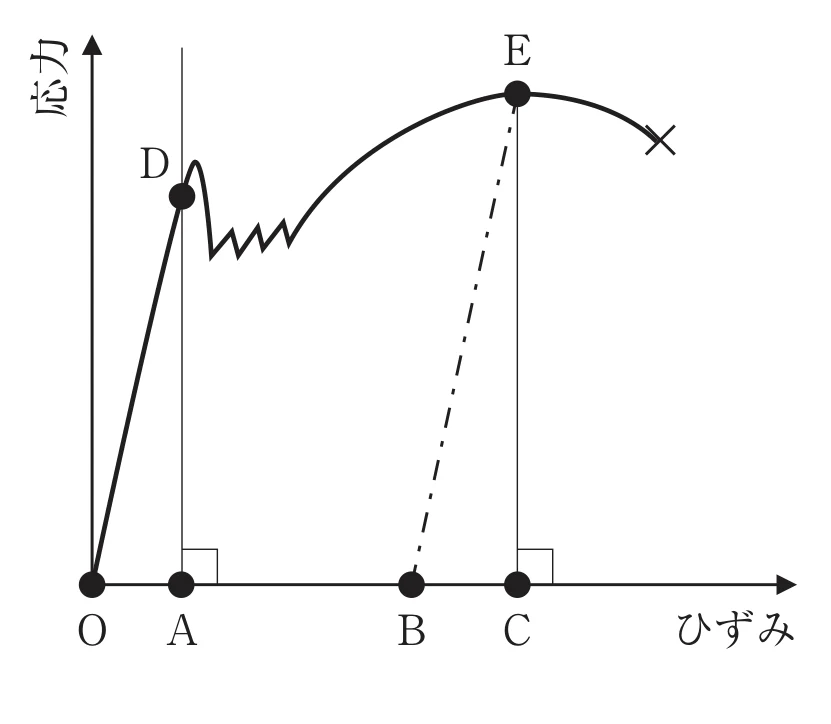

図はある材料の応力-ひずみ線図である。E 点で除負荷したときの永久ひずみを表すのはどれか。
ただし、一点鎖線はE 点から除負荷したときの応力-ひずみ関係を、細い実線はD、E 点から横軸に下ろした垂線を表す。
- 1. OA
- 2. AB
- 3. BC
- 4. OB ✓
- 5. OC
正答：4番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
スポンサーリンク（広告）
解説
■ 正答：4番 — OB
図のE点は応力が最大の点（引張強さ）。E点から荷重を除くと、一点鎖線のように最初の直線部分（O～D）とほぼ平行に戻り、応力0で横軸と交わる点Bで止まる。戻らずに残ったひずみ＝永久ひずみ＝OBである。
【各選択肢の解説】
1. OA
❌ 誤り。Aは直線部分の終わりのD点から下ろした垂線の足。正しくはOAはD点までの（ほぼ弾性の）ひずみで、D点から除荷すれば戻る。
❌ 誤り。Aは直線部分の終わりのD点から下ろした垂線の足。正しくはOAはD点までの（ほぼ弾性の）ひずみで、D点から除荷すれば戻る。
2. AB
❌ 誤り。正しくは永久ひずみは原点Oから測るもので、OB全体である。ABはそれを途中で区切った長さにすぎない。
❌ 誤り。正しくは永久ひずみは原点Oから測るもので、OB全体である。ABはそれを途中で区切った長さにすぎない。
3. BC
❌ 誤り。正しくはBCはE点から除荷したときに回復する弾性ひずみである。
❌ 誤り。正しくはBCはE点から除荷したときに回復する弾性ひずみである。
4. OB
✅ 正しい（＝正答）。除荷線が応力0で横軸と交わる点Bまでのひずみが、荷重を除いても残る永久（塑性）ひずみである。
✅ 正しい（＝正答）。除荷線が応力0で横軸と交わる点Bまでのひずみが、荷重を除いても残る永久（塑性）ひずみである。
5. OC
❌ 誤り。正しくはOCはE点で荷重がかかっているときの全ひずみ（永久ひずみOB＋弾性ひずみBC）である。
❌ 誤り。正しくはOCはE点で荷重がかかっているときの全ひずみ（永久ひずみOB＋弾性ひずみBC）である。
【試験対策ポイント】
- 除荷線は弾性域の直線と平行
- 全ひずみOC＝永久ひずみOB＋弾性ひずみBC
- 図の点：D＝直線部分の終わり（降伏の手前）、E＝最大応力（引張強さ）、×＝破断
