第36回 臨床工学技士国家試験 午前 第50問
電気工学第36回午前

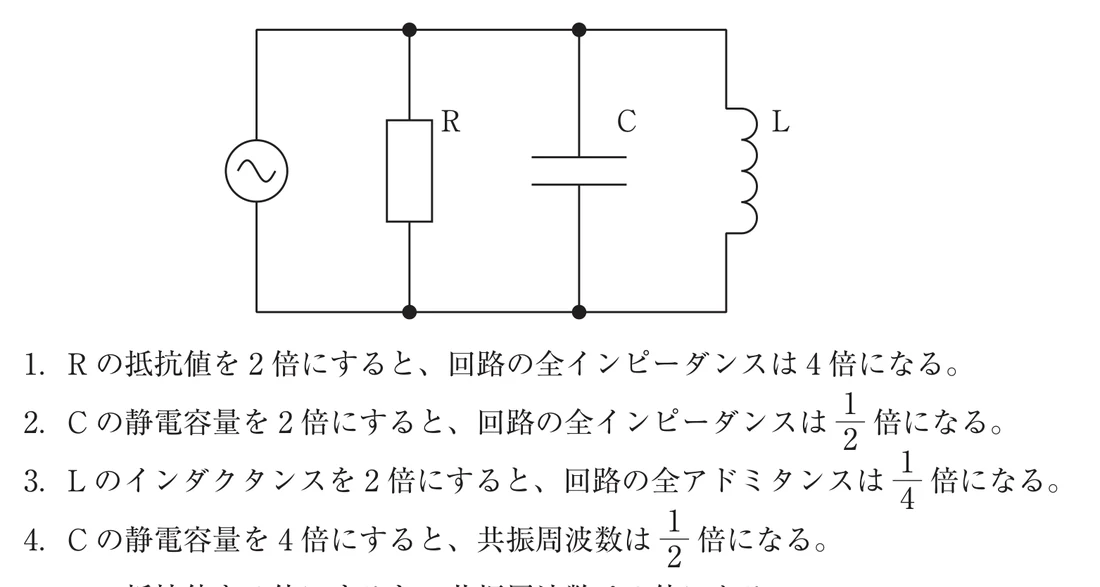

第36回 臨床工学技士国家試験 午前 第50問（電気工学）の正答は 4 です。図は R・C・L が電源に並列につながった回路。
問題
図の回路が共振状態にあるとき正しいのはどれか。
- 1. R の抵抗値を2倍にすると、回路の全インピーダンスは4倍になる。
- 2. C の静電容量を2倍にすると、回路の全インピーダンスは1/2倍になる。
- 3. L のインダクタンスを2倍にすると、回路の全アドミタンスは1/4倍になる。
- 4. C の静電容量を4倍にすると、共振周波数は1/2倍になる。 ✓
- 5. R の抵抗値を4倍にすると、共振周波数は2倍になる。
正答：4番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 64.3%参考値
14人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：4番 — C の静電容量を4倍にすると、共振周波数は1/2倍になる。
図は R・C・L が電源に並列につながった回路。共振周波数は f₀＝1/（2π√（LC）） で L と C だけで決まり、C を4倍にすると √（LC） が2倍になって f₀ は1/2倍。共振時は C と L のサセプタンスが打ち消し合い、全アドミタンスは 1/R（最小）、全インピーダンスは R（最大）になる。
【各選択肢の解説】
1. R の抵抗値を2倍にすると、回路の全インピーダンスは4倍になる。
❌ 誤り。共振時の全インピーダンスは R そのもの。正しくは2倍になる。
❌ 誤り。共振時の全インピーダンスは R そのもの。正しくは2倍になる。
2. C の静電容量を2倍にすると、回路の全インピーダンスは1/2倍になる。
❌ 誤り。電源周波数が同じなら共振からずれ、サセプタンス ωC が残る（Y＝1/R＋jωC）。正しくは |Z|＝1/√（（1/R）²＋（ωC）²）となり、R より小さくなるが一般に1/2倍ではない。
❌ 誤り。電源周波数が同じなら共振からずれ、サセプタンス ωC が残る（Y＝1/R＋jωC）。正しくは |Z|＝1/√（（1/R）²＋（ωC）²）となり、R より小さくなるが一般に1/2倍ではない。
3. L のインダクタンスを2倍にすると、回路の全アドミタンスは1/4倍になる。
❌ 誤り。共振からずれると打ち消されないサセプタンスが加わる（Y＝1/R＋jωC/2）。正しくは全アドミタンスは 1/R より大きくなる。
❌ 誤り。共振からずれると打ち消されないサセプタンスが加わる（Y＝1/R＋jωC/2）。正しくは全アドミタンスは 1/R より大きくなる。
4. C の静電容量を4倍にすると、共振周波数は1/2倍になる。
✅ 正しい（＝正答）。f₀∝1/√C なので、C×4 で f₀×1/2。
✅ 正しい（＝正答）。f₀∝1/√C なので、C×4 で f₀×1/2。
5. R の抵抗値を4倍にすると、共振周波数は2倍になる。
❌ 誤り。正しくは共振周波数は L と C だけで決まり、R を変えても変わらない。
❌ 誤り。正しくは共振周波数は L と C だけで決まり、R を変えても変わらない。
【試験対策ポイント】
| 直列共振 | 並列共振 | |
|---|---|---|
| インピーダンス | 最小（＝R） | 最大（＝R） |
| 電源電流 | 最大 | 最小 |
| 共振周波数 | 1/（2π√（LC）） | 1/（2π√（LC）） |
- L または C を4倍 → f₀ は1/2倍
