第36回 臨床工学技士国家試験 午前 第51問

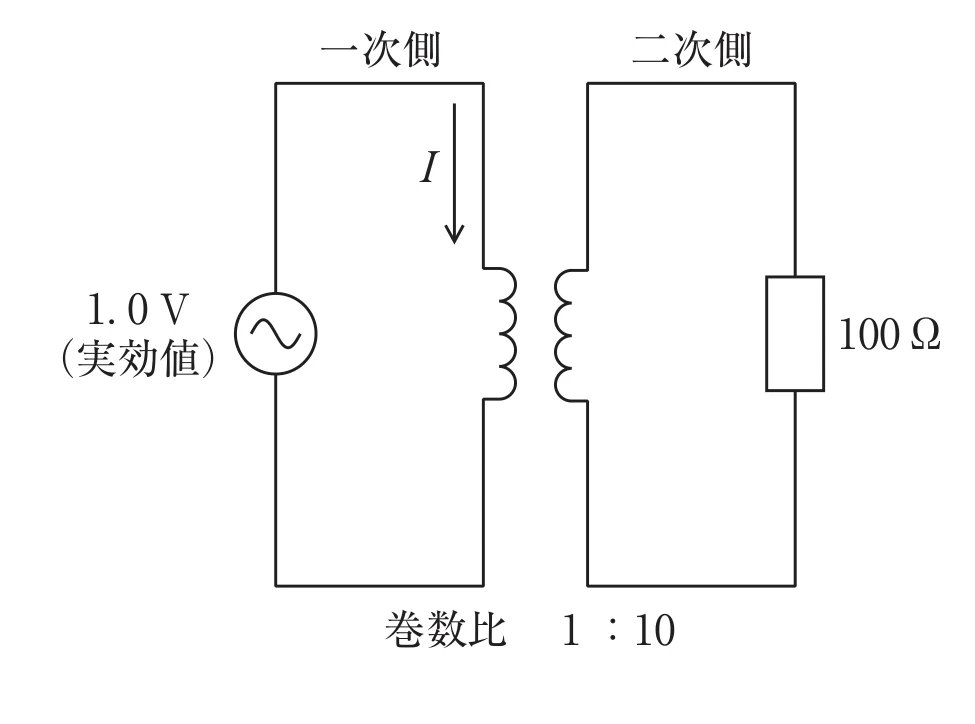

理想変圧器で巻数比1:10（一次:二次）。一次電圧1.0 Vなら二次電圧は10倍の10 V。二次側の負荷100 Ωに流れる電流は I₂＝10 V/100 Ω＝0.1 A。電流比は巻数比の逆（一次:二次＝10:1）だから、一次電流 I₁＝10×0.1 A＝1.0 A。よって正答は3番。

【各選択肢の解説】

電圧は巻数比で昇圧（1.0 V→10 V）、負荷電流I₂＝V₂/R＝10/100＝0.1 A、電流は巻数比の逆比で一次側が10倍→I₁＝1.0 A。この値をもつ選択肢3が正答。他は巻数比の向き・電流比の取り違えによる値。

【試験対策ポイント】

理想変圧器：電圧比＝巻数比、電流比＝巻数比の逆、電力保存 V₁I₁＝V₂I₂。インピーダンス変換比は巻数比の2乗（n²倍）。
