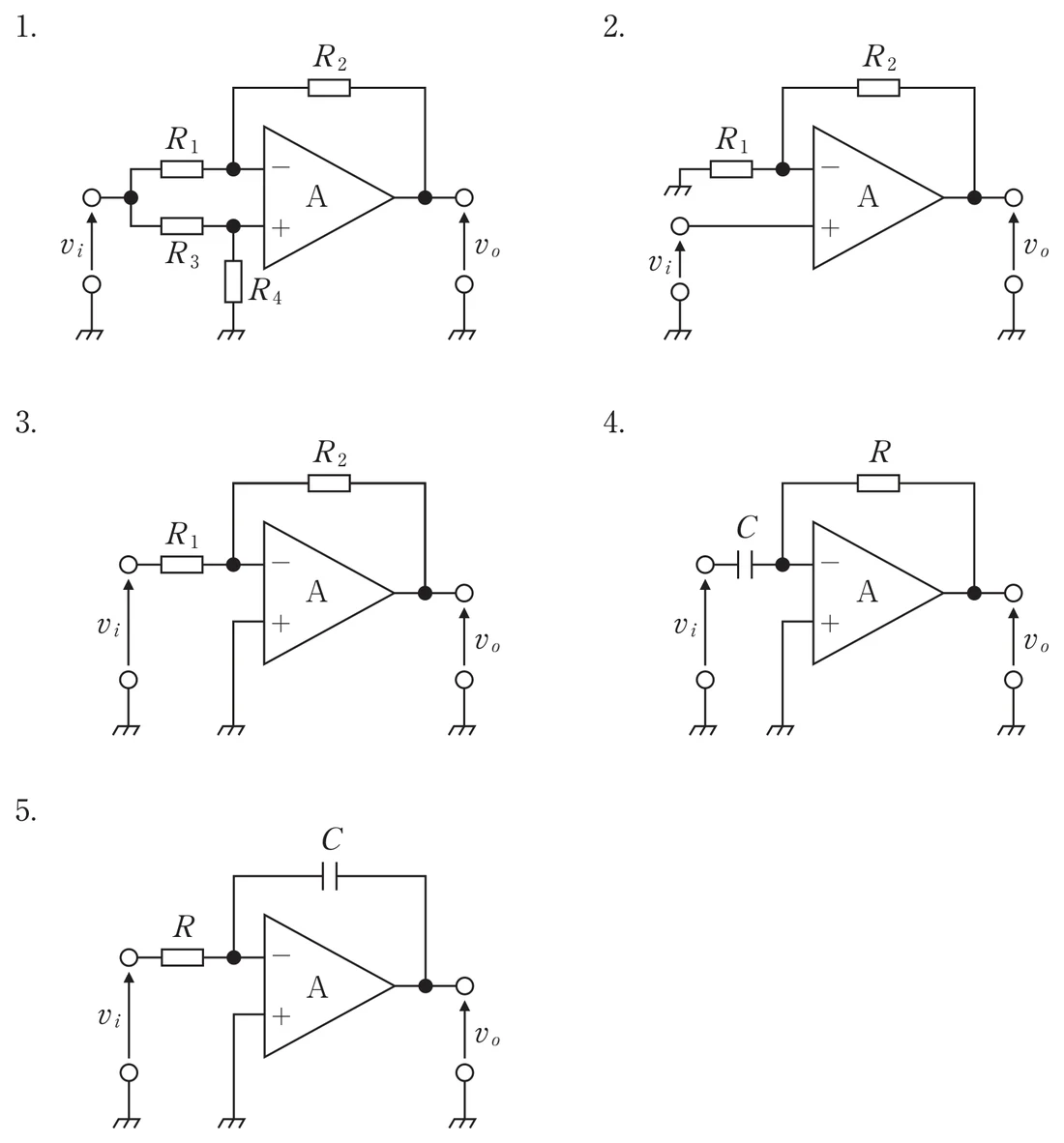

第36回 臨床工学技士国家試験 午前 第54問

微分回路は、入力側にコンデンサC・帰還に抵抗Rを置いた反転増幅器で、出力は vo＝−RC・(dvi/dt)。入力C・帰還Rの構成をもつ4番が微分回路。入力R・帰還Cなら積分回路になる。

【各選択肢の解説】

vi を微分して vo に出力するには、入力側がコンデンサC、帰還が抵抗Rの構成が必要（高周波ほど利得が大きい）。この構成をもつのが選択肢4で、正答。入力R・帰還Cの構成は積分回路（低周波ほど利得大）で、微分にはならない。

【試験対策ポイント】

微分回路＝入力C／帰還R（vo＝−RC・dvi/dt）。積分回路＝入力R／帰還C（vo＝−1/(RC)・∫vi dt）。実際は雑音・発振対策で抵抗やコンデンサを追加する。
