第36回 臨床工学技士国家試験 午後 第52問

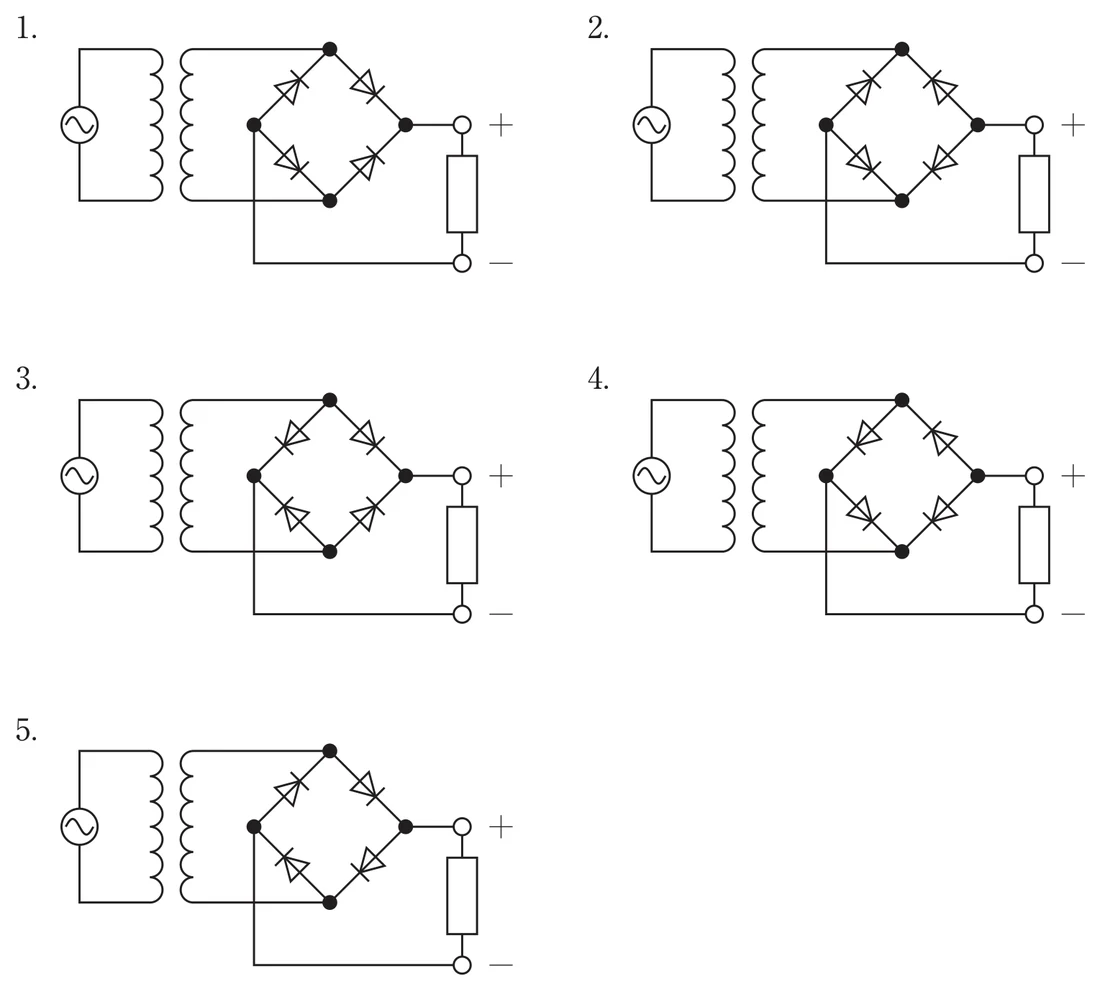

ダイオードを用いた全波整流回路として正しく動作する回路構成を選ぶ図の問題。ダイオード4個のブリッジ整流回路（または中間タップ変圧器＋2ダイオード）で、入力交流の両半サイクルを同一極性に整流できる構成が正答（1番）。

【各選択肢の解説】

全波整流の要件は、入力の正・負どちらの半サイクルでも負荷に同じ向きの電流を流すこと。

1．ブリッジ整流（ダイオード4個）が正しく組まれ、両半サイクルを整流する構成
✅ 正しい。入力の極性に応じて対角のダイオード対が導通し、負荷には常に一方向の電流が流れる（全波整流）。

2〜5
❌ 誤り。ダイオードの向き・接続が不適切で、片方の半サイクルしか流れない（半波）か、短絡・非導通となり全波整流として動作しない。

【試験対策ポイント】

• 半波整流＝ダイオード1個（片側の半サイクルのみ）。
• 全波整流＝ブリッジ（4個）または中間タップ＋2個。両半サイクルを利用しリプルが小さく効率が良い。
• 整流後に平滑コンデンサでリプルを低減する。
