第36回 臨床工学技士国家試験 午後 第54問
電子工学第36回午後
第36回 臨床工学技士国家試験 午後 第54問（電子工学）の正答は 3 です。図1はコンデンサが直列、ダイオードが出力と接地の間に入ったクランプ回路。
問題

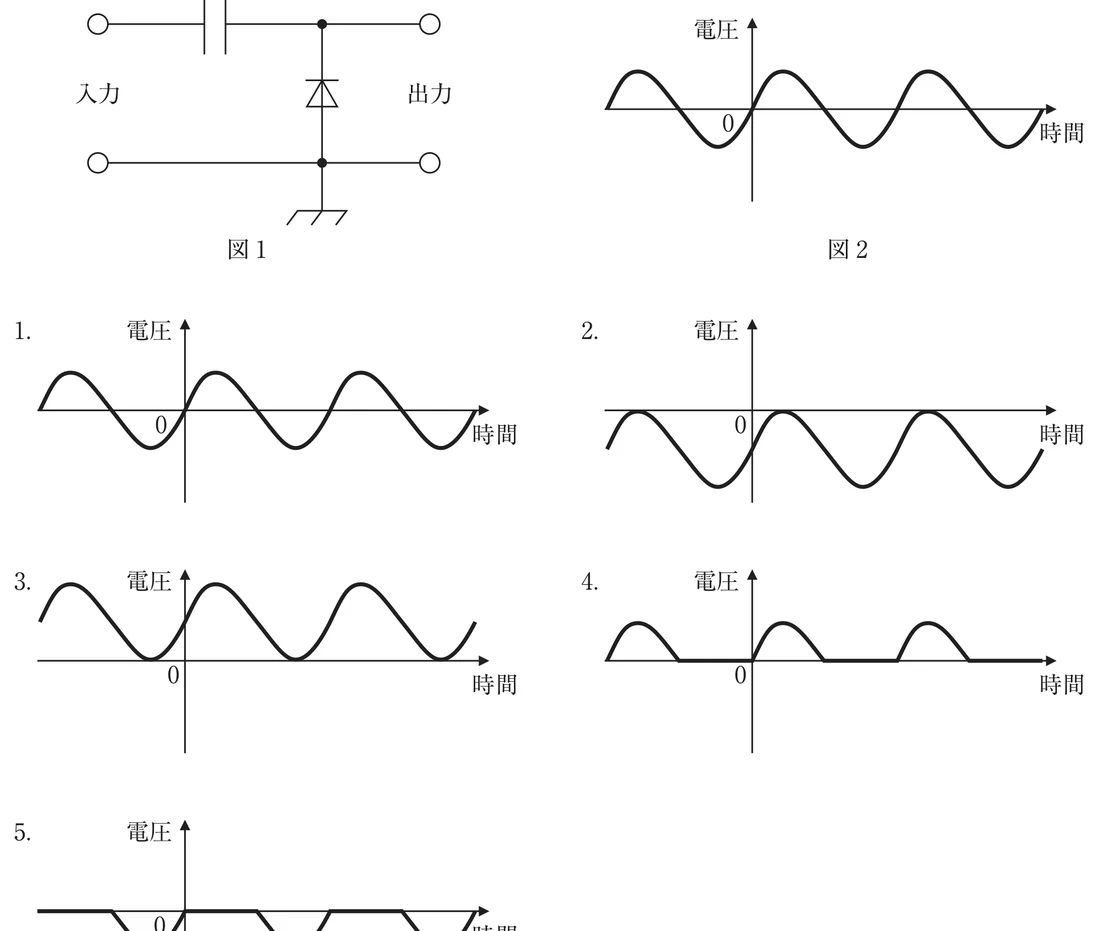

図1 の回路に図2 の電圧を入力に加えたとき、出力されるのはどれか。
ただし、ダイオードは理想ダイオードとする。
- 1. 図の波形1
- 2. 図の波形2
- 3. 図の波形3 ✓
- 4. 図の波形4
- 5. 図の波形5
正答：3番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 38.5%参考値
13人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：3番 — 図の波形3
図1はコンデンサが直列、ダイオードが出力と接地の間に入ったクランプ回路。ダイオードはアノードが接地側・カソードが出力側なので、出力が0 Vより下がろうとすると導通し、出力の最小値が0 Vに固定される。
【図の読み方】
- ダイオードの向き：三角が上向き、横棒が上（出力側）＝アノードが接地、カソードが出力
- 入力が負のピーク −V_m のとき、ダイオードが導通してコンデンサが V_m まで充電される（入力側が−）
- 以後コンデンサの電圧 V_m が入力に足され、出力＝入力＋V_m＝0〜2V_m の波形になる。理想ダイオードなので下端はちょうど0 V
【各選択肢の解説】
1. 図の波形1
❌ 誤り。入力がそのまま出る波形で、コンデンサの充電による直流分の移動を無視している。正しくは下端が0 Vにそろうよう全体が上へ V_m 移動する。
❌ 誤り。入力がそのまま出る波形で、コンデンサの充電による直流分の移動を無視している。正しくは下端が0 Vにそろうよう全体が上へ V_m 移動する。
2. 図の波形2
❌ 誤り。上端を0 Vに固定した（負側へ移動した）波形で、ダイオードを逆向きにした回路の出力。正しくはこの向きでは下端が0 Vに固定される。
❌ 誤り。上端を0 Vに固定した（負側へ移動した）波形で、ダイオードを逆向きにした回路の出力。正しくはこの向きでは下端が0 Vに固定される。
3. 図の波形3
✅ 正しい（＝正答）。正弦波の形を保ったまま、下端が0 V・上端が2V_m の波形になる。
✅ 正しい（＝正答）。正弦波の形を保ったまま、下端が0 V・上端が2V_m の波形になる。
4. 図の波形4
❌ 誤り。正の半周期だけを通す半波整流の波形。正しくは波形の形は欠けずに上へ移動する（クランプ）。
❌ 誤り。正の半周期だけを通す半波整流の波形。正しくは波形の形は欠けずに上へ移動する（クランプ）。
5. 図の波形5
❌ 誤り。負の半周期だけを残す半波整流の波形。正しくは0〜2V_m の正弦波になる。
❌ 誤り。負の半周期だけを残す半波整流の波形。正しくは0〜2V_m の正弦波になる。
【試験対策ポイント】
- クランプ（クランパ）＝直列C＋並列ダイオード：波形の形は変えず、上端か下端を基準電圧に固定する
- クリップ（リミッタ）＝波形の一部を切り取る。整流＝半周期を取り去る
- ダイオードのカソードが出力側なら下端0 V（正方向へ移動）、アノードが出力側なら上端0 V
