第38回 臨床工学技士国家試験 午前 第47問
電気工学第38回午前
第38回 臨床工学技士国家試験 午前 第47問（電気工学）の正答は 3 です。残留磁束密度は、磁界を取り去って磁界が0になっても残る磁束密度。
問題

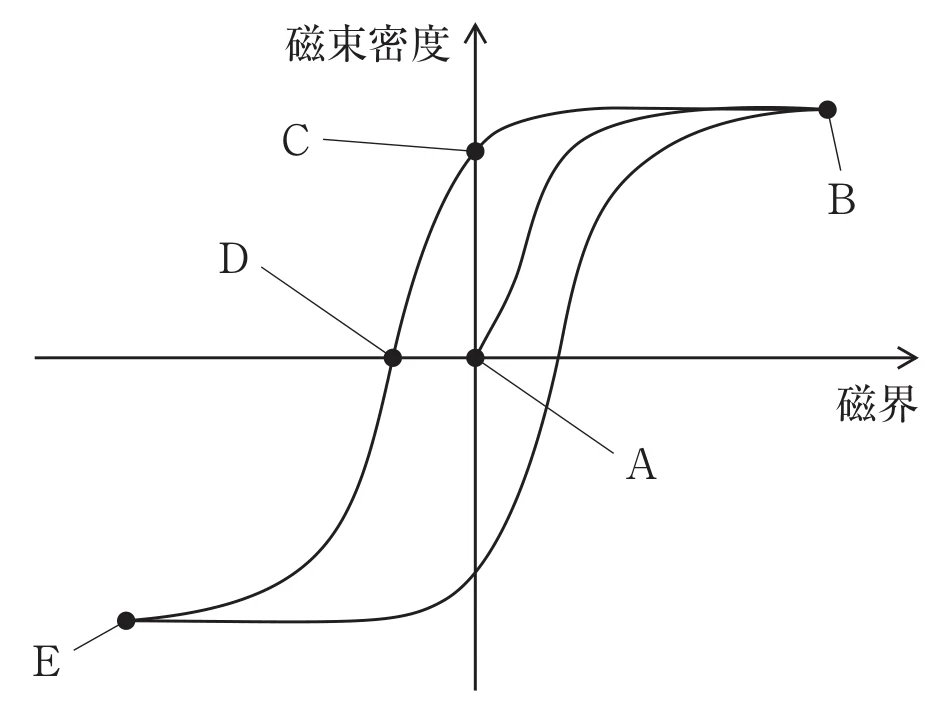

磁化されていない強磁性体に磁界を加え変化させたところ、磁性体内の磁束密度が図の点Ａ、Ｂ、Ｃ、Ｄ、Ｅ、Ｂの順に変化した。残留磁束密度を示す点はどれか。
- 1. Ａ
- 2. Ｂ
- 3. Ｃ ✓
- 4. Ｄ
- 5. Ｅ
正答：3番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 61.3%標準
31人の初回解答から算出（2026年10月21日時点）
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：3番 — Ｃ
残留磁束密度は、磁界を取り去って磁界が0になっても残る磁束密度。図では A（原点）から B（飽和）まで磁化したあと磁界を戻していき、縦軸（磁界0）と交わる点 C がそれにあたる。
【各選択肢の解説】
1. Ａ
❌ 誤り。A は磁化されていない出発点（磁界0・磁束密度0）。正しくは残留磁束密度は一度磁化した後に磁界0で残る値で、点 C。
❌ 誤り。A は磁化されていない出発点（磁界0・磁束密度0）。正しくは残留磁束密度は一度磁化した後に磁界0で残る値で、点 C。
2. Ｂ
❌ 誤り。B は磁界を最大にしたときの飽和点（飽和磁束密度）。正しくは残留磁束密度は磁界を0に戻した点 C。
❌ 誤り。B は磁界を最大にしたときの飽和点（飽和磁束密度）。正しくは残留磁束密度は磁界を0に戻した点 C。
3. Ｃ
✅ 正しい。B から磁界を減らして磁界0（縦軸）に達した点で、磁束密度が残っている＝残留磁束密度。
✅ 正しい。B から磁界を減らして磁界0（縦軸）に達した点で、磁束密度が残っている＝残留磁束密度。
4. Ｄ
❌ 誤り。D は磁束密度が0になる点（横軸との交点）。正しくは D の磁界の大きさが保磁力で、残留磁束密度ではない。
❌ 誤り。D は磁束密度が0になる点（横軸との交点）。正しくは D の磁界の大きさが保磁力で、残留磁束密度ではない。
5. Ｅ
❌ 誤り。E は逆向きに磁界をかけたときの逆方向の飽和点。正しくは残留磁束密度は点 C。
❌ 誤り。E は逆向きに磁界をかけたときの逆方向の飽和点。正しくは残留磁束密度は点 C。
【試験対策ポイント】
| 点 | 読み方 | 名前 |
|---|---|---|
| 縦軸との交点（C） | 磁界0のときの磁束密度 | 残留磁束密度 |
| 横軸との交点（D） | 磁束密度を0にする逆向きの磁界 | 保磁力 |
| 端の点（B・E） | 磁界を大きくしても増えない | 飽和磁束密度 |
- ループの面積＝ヒステリシス損。残留磁束密度・保磁力が大きい（太いループ）＝永久磁石向き、保磁力が小さい（細いループ・ヒステリシス損が小さい）＝変圧器の鉄心向き
