第38回 臨床工学技士国家試験 午前 第49問
電気工学第38回午前
第38回 臨床工学技士国家試験 午前 第49問（電気工学）の正答は 1 です。検算（上の節点の電位 V）：E_A＝1×（2＋2∥1）＝8/3 V、E_B＝2×（1＋2∥2）＝4 V。
問題

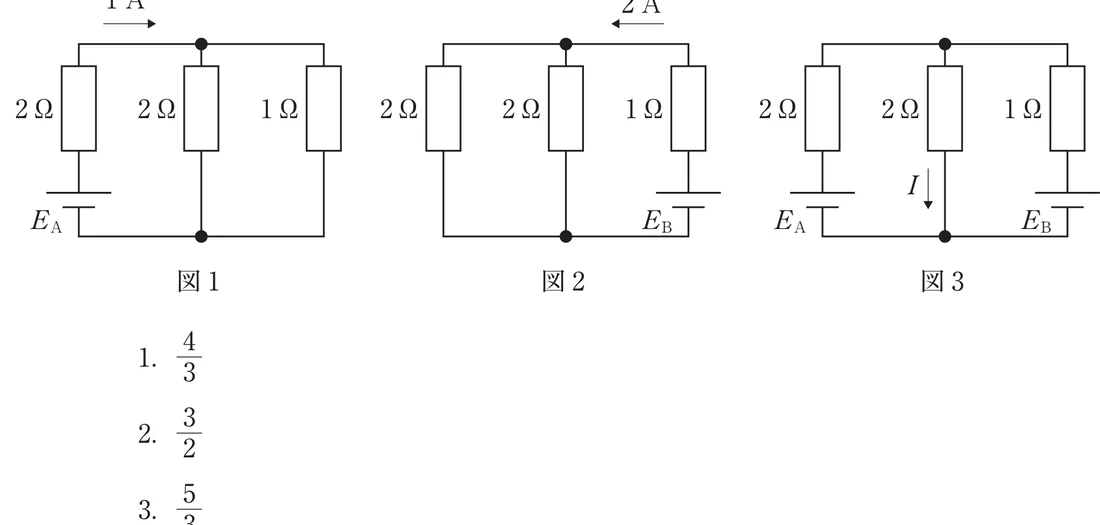

図3 の回路を流れる電流 I［A］はどれか。
ただし、図1 の起電力 E_A と図3 の起電力 E_A は等しく、図2 の起電力 E_B と図3 の起電力 E_B は等しいとする。
- 1. 4/3 ✓
- 2. 3/2
- 3. 5/3
- 4. 2
- 5. 3
正答：1番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 33.3%参考値
24人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：1番 — 4/3
重ね合わせの理を使う。図3の電流は、E_A だけの回路（図1）と E_B だけの回路（図2）で中央の 2 Ω を流れる電流の和になる。
- 図1：E_A から出た 1 A が中央 2 Ω と右 1 Ω に分かれる。中央＝1×1/（2＋1）＝1/3 A（下向き）
- 図2：E_B から出た 2 A が左 2 Ω と中央 2 Ω に等分される。中央＝1 A（下向き）
- 図3：I＝1/3＋1＝4/3 A
【各選択肢の解説】
1. 4/3
✅ 正しい。1/3 A＋1 A＝4/3 A。
✅ 正しい。1/3 A＋1 A＝4/3 A。
2. 3/2
❌ 誤り。正しくは 1/3＋1＝4/3 A。
❌ 誤り。正しくは 1/3＋1＝4/3 A。
3. 5/3
❌ 誤り。図1の分流を 1×2/3＝2/3 A（抵抗の比を逆に取った値）とした 2/3＋1。正しくは中央に流れるのは相手側 1 Ω を分子にした 1/3 A。
❌ 誤り。図1の分流を 1×2/3＝2/3 A（抵抗の比を逆に取った値）とした 2/3＋1。正しくは中央に流れるのは相手側 1 Ω を分子にした 1/3 A。
4. 2
❌ 誤り。図2の全電流 2 A をそのまま中央の電流とした値。正しくは 2 A は左と中央に等分されて中央は 1 A。
❌ 誤り。図2の全電流 2 A をそのまま中央の電流とした値。正しくは 2 A は左と中央に等分されて中央は 1 A。
5. 3
❌ 誤り。各電源の全電流 1 A と 2 A を足した値。正しくは中央の枝の電流どうしを足して 4/3 A。
❌ 誤り。各電源の全電流 1 A と 2 A を足した値。正しくは中央の枝の電流どうしを足して 4/3 A。
【試験対策ポイント】
- 重ね合わせの理：電源を1つずつ残し、ほかの電圧源は短絡して、求める枝の電流を足す
- 2本への分流：I₁＝I×R₂/（R₁＋R₂）（相手側の抵抗が分子）
- 電源から出る「全電流」と「求める枝の電流」を取り違えない
