第38回 臨床工学技士国家試験 午後 第47問

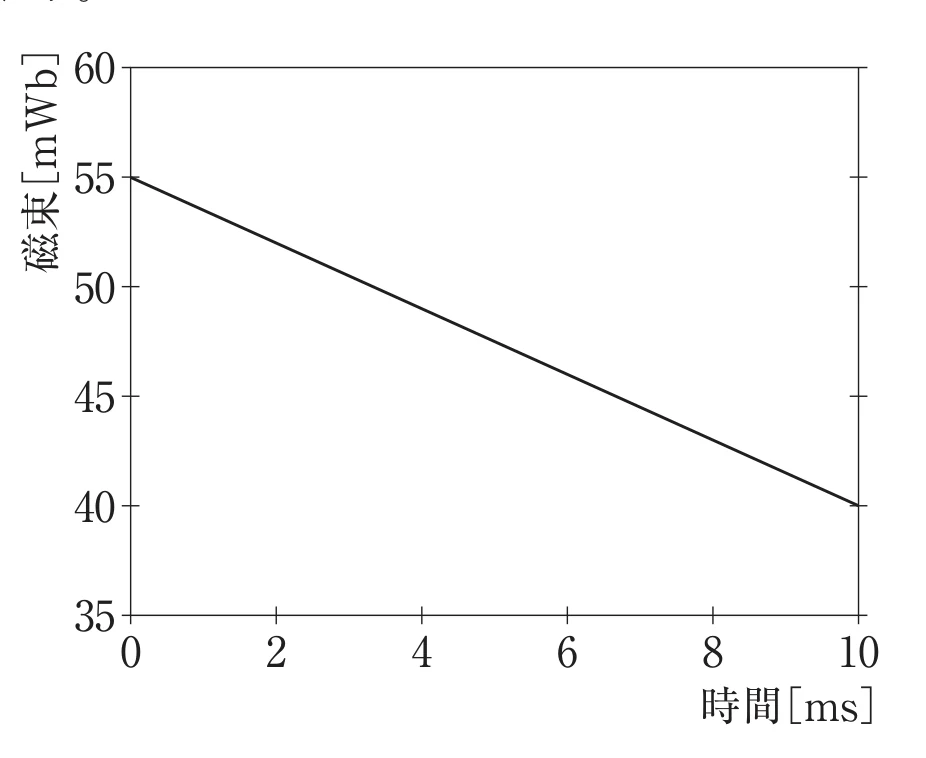

誘導起電力の大きさは e ＝ N·|dΦ/dt|。巻数N＝200で、グラフから磁束の変化率|dΦ/dt|＝1.5 Wb/s（例：15 mWbが10 msで減少）と読み取れる。e＝200×1.5＝300 V。よって3が正答。

【各選択肢の解説】

ファラデーの電磁誘導の法則：e ＝ N·|dΦ/dt|
・N ＝ 200回
・|dΦ/dt| ＝ 磁束の変化量 ÷ 時間 ＝ 1.5 Wb/s（グラフの傾きの大きさ）
・e ＝ 200 × 1.5 ＝ 300 V

（グラフの磁束変化量・時間の読み取りから傾き1.5 Wb/sとなり、Nを掛けて300 V）

【試験対策ポイント】

e＝N·dΦ/dt（ファラデーの法則）。ポイントは①磁束変化量[Wb]÷時間[s]で傾きを出す（mWb・msの単位換算に注意：mWb/ms＝Wb/s）②巻数Nを掛ける、の順。自己インダクタンスなら e＝L·di/dt も対で覚える。
