第38回 臨床工学技士国家試験 午後 第49問

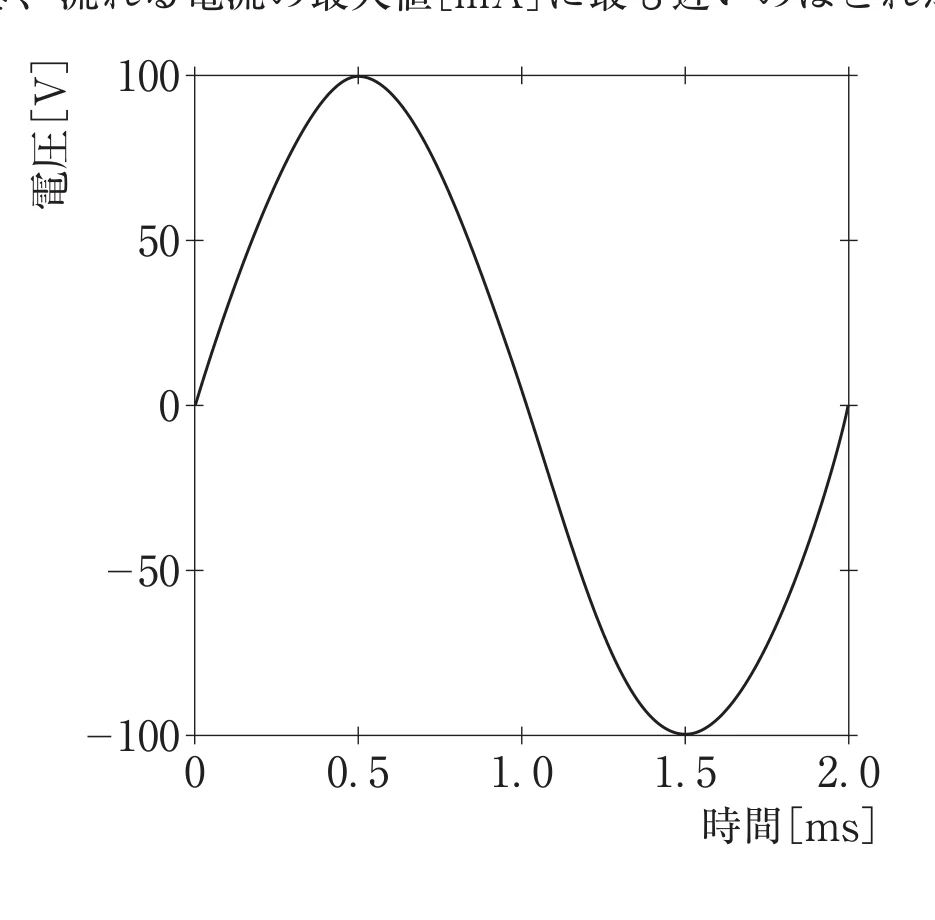

コンデンサ（容量性リアクタンス）に交流を加えたときの電流最大値は Im＝Vm/Xc＝Vm·2πf·C。グラフから電圧振幅Vmと周波数f（周期の逆数）を読み取り、容量Cを代入すると約31 mAとなる。よって4が正答。

【各選択肢の解説】

コンデンサのリアクタンス：Xc ＝ 1/(2πfC)
電流最大値：Im ＝ Vm/Xc ＝ Vm·2πf·C

グラフの振幅Vmと周期から求めた周波数f、容量Cを代入すると、
Im ＝ Vm × 2πf × C ≒ 31 mA

（Vm・fの読み取りとC代入によりおよそ31 mA。他の値は代入結果と一致しない）

【試験対策ポイント】

コンデンサは電流が電圧より90°進む。Xc＝1/(2πfC)（周波数が高いほど電流を通しやすい）。実効値と最大値（Vm＝√2·V）の取り違えに注意。抵抗なしの純容量回路では Im＝Vm·2πfC を直接使う。
