第39回 臨床工学技士国家試験 午前 第43問
医用機器の安全管理第39回午前
第39回 臨床工学技士国家試験 午前 第43問（医用機器の安全管理）の正答は 5 です。接触電流は、機器の外装に触れた人を通って大地へ流れる電流である。
問題

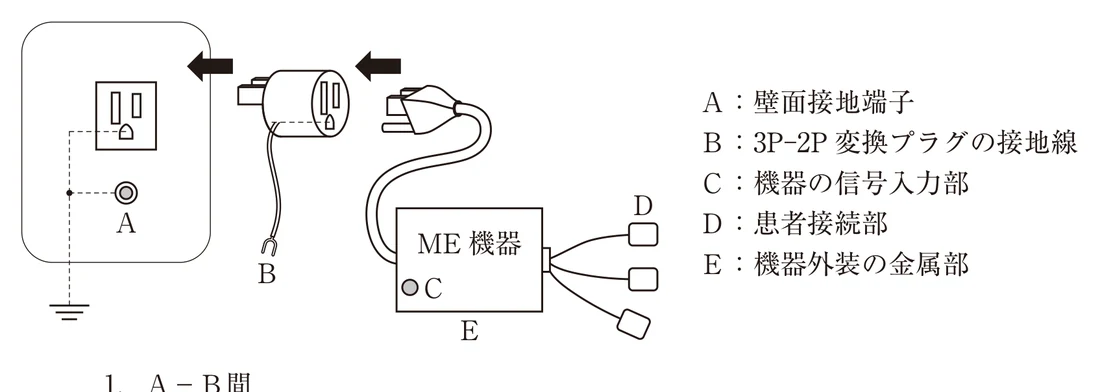

接触電流を単一故障状態で測定するとき、漏れ電流測定用器具（MD）を接続する位置として正しいのはどれか。
ただし、図中の矢印は接続した状態をあらわす。
- 1. Ａ－Ｂ間
- 2. Ｂ－Ｃ間
- 3. Ｃ－Ｄ間
- 4. Ｄ－Ｅ間
- 5. Ｅ－Ａ間 ✓
正答：5番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 46.3%難問
41人の初回解答から算出（2026年10月21日時点）
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：5番 — Ｅ－Ａ間
接触電流は、機器の外装に触れた人を通って大地へ流れる電流である。だからMDは外装の金属部Ｅと大地（壁面接地端子Ａ）の間に入れる。単一故障状態は、図のように3P-2P変換プラグを使い保護接地線（Ｂ）を壁面接地につながないことで作る（保護接地線の断線）。
【各選択肢の解説】
1. Ａ－Ｂ間
❌ 誤り。Ａ－Ｂ間にMDを入れると保護接地線を流れる電流を測ることになり、接触電流の測定ではない。正しくは、保護接地線Ｂは外したまま、外装Ｅと大地Ａの間で測る。
❌ 誤り。Ａ－Ｂ間にMDを入れると保護接地線を流れる電流を測ることになり、接触電流の測定ではない。正しくは、保護接地線Ｂは外したまま、外装Ｅと大地Ａの間で測る。
2. Ｂ－Ｃ間
❌ 誤り。接地線と信号入力部の間は外装から大地への経路ではない。正しくは、外装Ｅと大地Ａの間で測る。
❌ 誤り。接地線と信号入力部の間は外装から大地への経路ではない。正しくは、外装Ｅと大地Ａの間で測る。
3. Ｃ－Ｄ間
❌ 誤り。信号入力部と患者接続部の間は、外装に触れた人を流れる電流の経路ではない。正しくは、外装Ｅと大地Ａの間で測る。
❌ 誤り。信号入力部と患者接続部の間は、外装に触れた人を流れる電流の経路ではない。正しくは、外装Ｅと大地Ａの間で測る。
4. Ｄ－Ｅ間
❌ 誤り。患者接続部と外装の間には大地が入っておらず、接触電流の経路にならない。正しくは、外装Ｅと大地Ａの間で測る。
❌ 誤り。患者接続部と外装の間には大地が入っておらず、接触電流の経路にならない。正しくは、外装Ｅと大地Ａの間で測る。
5. Ｅ－Ａ間
✅ 正しい。外装Ｅから人体（MD）を通って大地Ａへ流れる電流が接触電流そのものである。保護接地を断った状態では漏れた電流の逃げ道がMDしかないため、最も厳しい条件で測れる。
✅ 正しい。外装Ｅから人体（MD）を通って大地Ａへ流れる電流が接触電流そのものである。保護接地を断った状態では漏れた電流の逃げ道がMDしかないため、最も厳しい条件で測れる。
【試験対策ポイント】
- 接触電流＝外装－大地間（MDを外装と大地の間に入れる）
- 単一故障状態の例：保護接地線の断線、電源導線の1本の断線
- 許容値：正常状態100 μA・単一故障状態500 μA（JIS T 0601-1）
