第39回 臨床工学技士国家試験 午前 第54問
電子工学第39回午前
第39回 臨床工学技士国家試験 午前 第54問（電子工学）の正答は 4 です。P点はオペアンプの反転入力（－）である。
問題

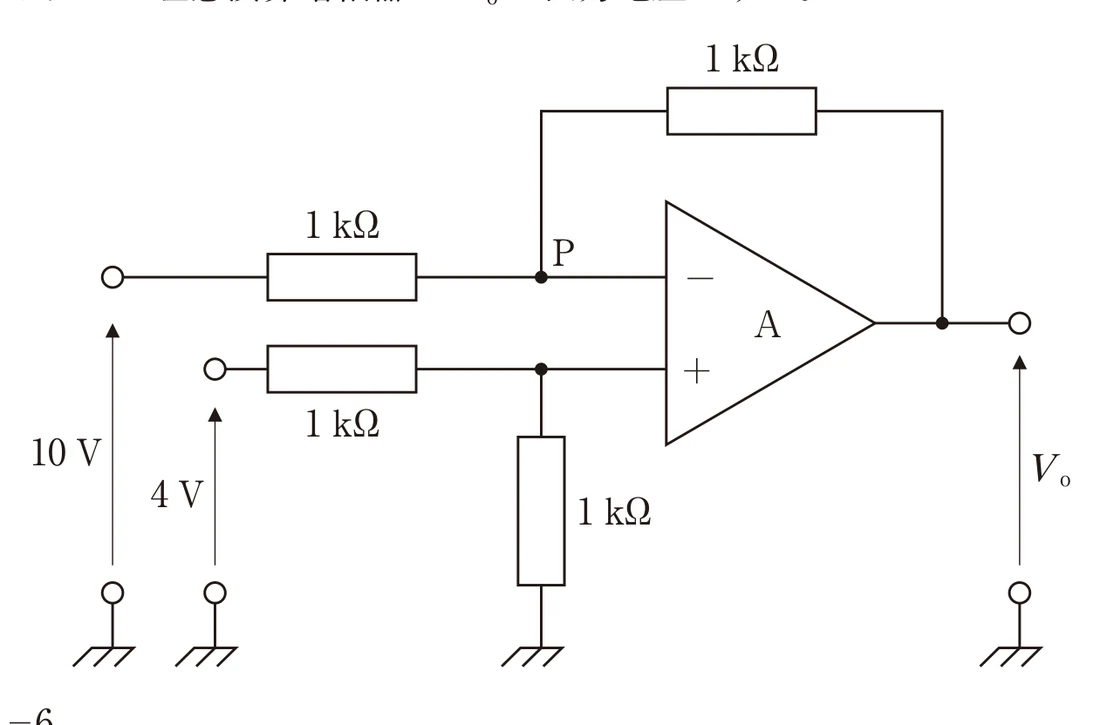

図の回路でP 点の電位［V］はどれか。
ただし、A は理想演算増幅器でV_o は出力電圧とする。
- 1. －6
- 2. －2
- 3. 0
- 4. 2 ✓
- 5. 6
正答：4番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 18.2%難問
33人の初回解答から算出（2026年10月21日時点）
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：4番 — 2
P点はオペアンプの反転入力（－）である。理想演算増幅器に負帰還がかかっているので仮想短絡で V₋ ＝ V₊。そこで先に非反転入力（＋）の電位を求める。入力端子には電流が流れ込まないので、＋側は4 Vを1 kΩと1 kΩで分圧した点になる。
途中式：
V₊ ＝ 4 × 1/(1 ＋ 1) ＝ 2 V
P点 ＝ V₋ ＝ V₊ ＝ 2 V
（参考）10 Vから P へ流れる電流 ＝ (10 － 2)/1 kΩ ＝ 8 mA。これが帰還抵抗を流れるので V_o ＝ 2 － 8 mA × 1 kΩ ＝ －6 V
【各選択肢の解説】
1. －6
❌ 誤り。これは出力電圧 V_o の値である。正しくは、P点の電位は2 V。
❌ 誤り。これは出力電圧 V_o の値である。正しくは、P点の電位は2 V。
2. －2
❌ 誤り。符号が逆である。正しくは、＋側は4 Vの分圧で＋2 Vなので、P点も＋2 V。
❌ 誤り。符号が逆である。正しくは、＋側は4 Vの分圧で＋2 Vなので、P点も＋2 V。
3. 0
❌ 誤り。反転増幅器のように＋側が接地されていれば0 Vだが、本問の＋側は4 Vの分圧点である。正しくは2 V。
❌ 誤り。反転増幅器のように＋側が接地されていれば0 Vだが、本問の＋側は4 Vの分圧点である。正しくは2 V。
4. 2
✅ 正しい。＋入力は4 Vを1 kΩ：1 kΩで分けた2 Vで、仮想短絡により P（－入力）も2 Vになる。
✅ 正しい。＋入力は4 Vを1 kΩ：1 kΩで分けた2 Vで、仮想短絡により P（－入力）も2 Vになる。
5. 6
❌ 誤り。出力電圧（－6 V）の大きさを符号なしで見た値にあたる。正しくは、P点の電位は2 V。
❌ 誤り。出力電圧（－6 V）の大きさを符号なしで見た値にあたる。正しくは、P点の電位は2 V。
【試験対策ポイント】
理想オペアンプ（負帰還あり）の2原則
- 仮想短絡：V₊ ＝ V₋
- 入力電流0：入力端子に電流は流れ込まない
📗 MEカコモンの学習教材
この問題でつまずいた範囲は、ME国試ノート「医用電気電子工学」でまとめて復習できます。電気・電子・情報処理・システム工学の公式と頻出ポイントを1本に集約。計算問題の解き筋も整理。赤シート・覚えたチェック・印刷に対応。
