第36回 臨床工学技士国家試験 午後 第40問

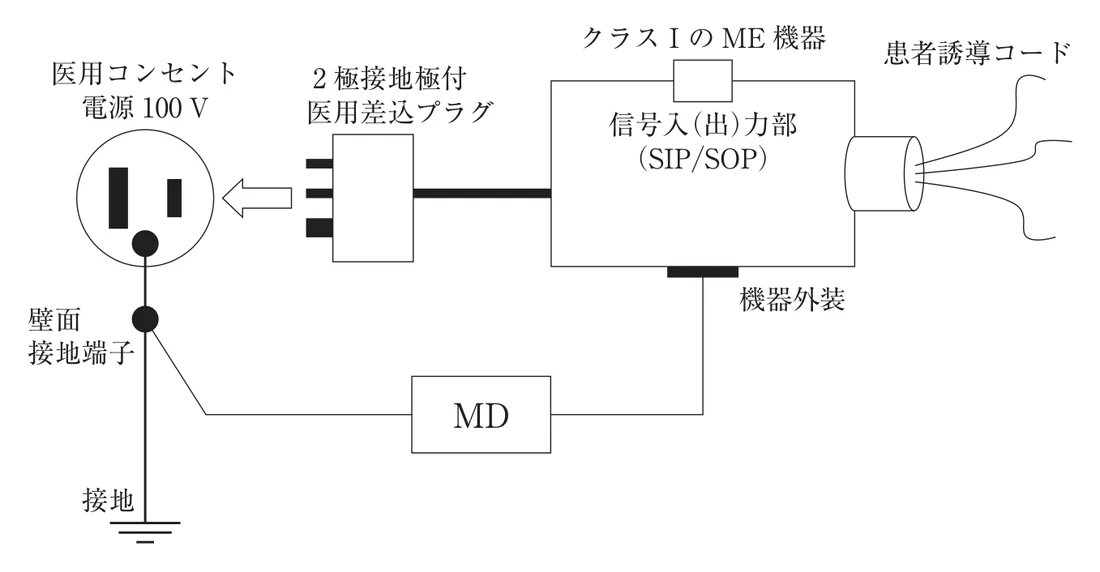

図はクラスIのME機器・患者誘導コードを介した患者漏れ電流の測定。JIS T 0601-1でB形・BF形装着部の患者漏れ電流の正常状態許容値は100 µA（※選択肢の単位「nA」はOCR誤りで正しくはµA）。よって正答は3番。

【各選択肢の解説】

1．10
❌ 誤り。10 µAはCF形装着部（心臓直接適用）や直流成分の値で、本測定条件の許容値ではない。

2．50
❌ 誤り。50 µAは単一故障状態でのCF形などに対応する値。

3．100
✅ 正しい。B形・BF形の患者漏れ電流 正常状態＝100 µA。図の測定条件に一致する。

4．200
❌ 誤り。規定値に該当しない。

5．500
❌ 誤り。500 µAはB形・BF形の患者漏れ電流の単一故障状態の値。

【試験対策ポイント】

• ミクロショック閾値＝0.1 mA（100 µA）、CF形は心臓直接適用で最も厳しい。
• 接地漏れ電流：正常5 mA／単一故障10 mA。
