第32回 臨床工学技士国家試験 午前 第53問
電子工学第32回午前
第32回 臨床工学技士国家試験 午前 第53問（電子工学）の正答は 2 です。図2の出力は、入力（振幅3Vの正弦波）の＋2Vを超える部分と−1Vを下回る部分を切り取った波形。
問題

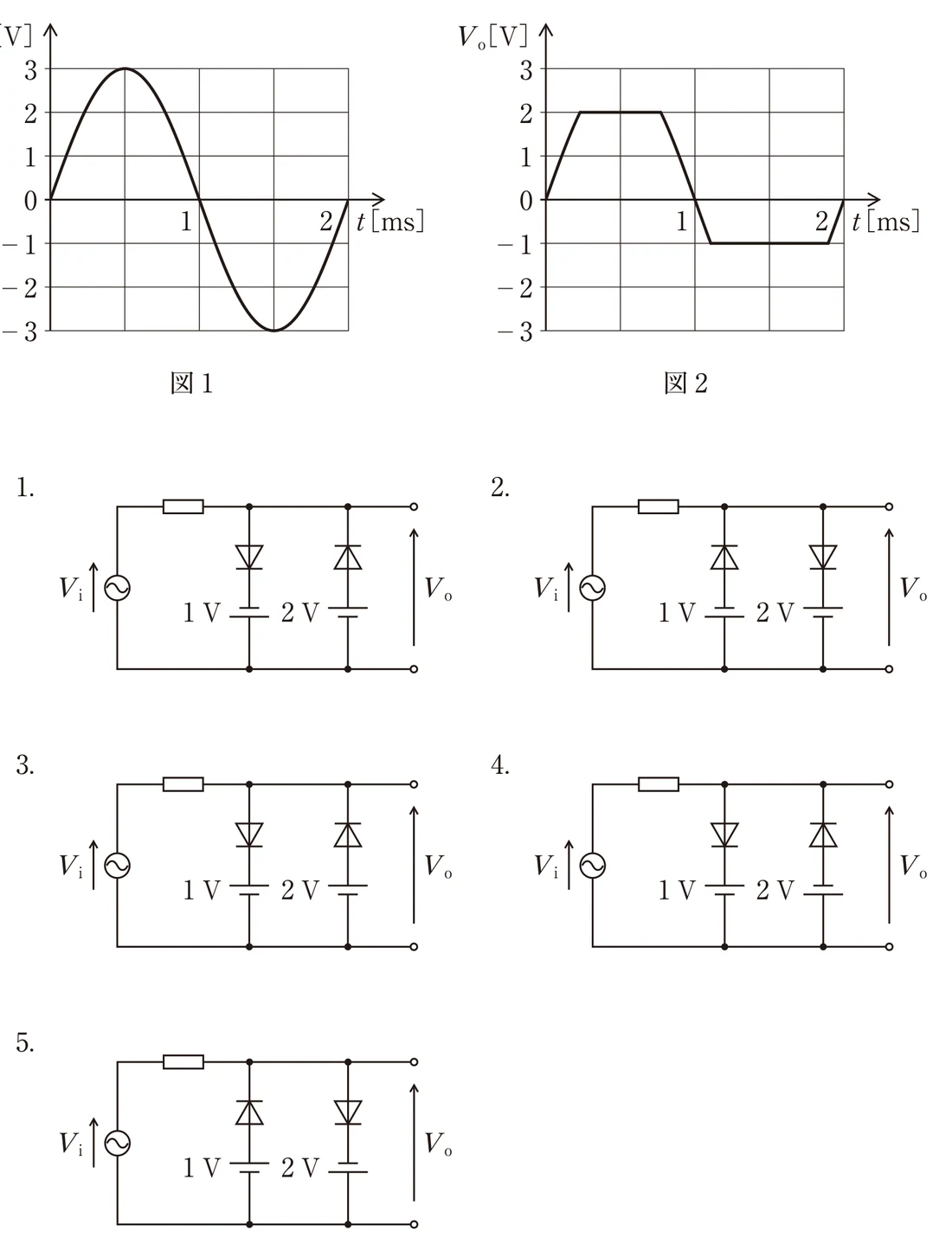

図1 の電圧V_i を入力したとき、図2 の電圧V_o を出力する回路はどれか。
ただし、ダイオードは理想ダイオードとする。
- 1. 図の回路1
- 2. 図の回路2 ✓
- 3. 図の回路3
- 4. 図の回路4
- 5. 図の回路5
正答：2番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 50%参考値
14人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：2番 — 図の回路2
図2の出力は、入力（振幅3Vの正弦波）の＋2Vを超える部分と−1Vを下回る部分を切り取った波形。上は「出力→ダイオード（順方向）→＋2Vの電池」、下は「−1Vの電池→ダイオード（順方向）→出力」の2つの枝が要る。電池の記号は長い線が＋極。
回路2の読み
- 右の枝：ダイオードのアノードが出力側、カソードが電池側。電池は長い線が上＝上の端子が＋2V。出力が＋2Vを超えると導通し、出力は＋2Vに固定される
- 左の枝：ダイオードのカソードが出力側、アノードが電池側。電池は短い線が上＝上の端子が−1V。出力が−1Vを下回ると導通し、出力は−1Vに固定される
- −1V〜＋2Vの間はどちらも導通せず、入力がそのまま出る → 図2と一致
【各選択肢の解説】
1. 図の回路1
❌ 誤り。右の枝は＋2Vの電池からダイオードが出力へ順方向、左の枝は出力から−1Vの電池へ順方向で、2つの電池がダイオード2本を通してつながり（短絡）、図2の波形にならない。正しくは＋2V側は出力から電池へ、−1V側は電池から出力への向き（回路2）。
❌ 誤り。右の枝は＋2Vの電池からダイオードが出力へ順方向、左の枝は出力から−1Vの電池へ順方向で、2つの電池がダイオード2本を通してつながり（短絡）、図2の波形にならない。正しくは＋2V側は出力から電池へ、−1V側は電池から出力への向き（回路2）。
2. 図の回路2
✅ 正しい。＋2Vで上を、−1Vで下を切り取るリミッタで、図2と一致する（＝正答）。理想ダイオードは導通すると両端0Vなので、出力は電池の電圧そのものに固定される。
✅ 正しい。＋2Vで上を、−1Vで下を切り取るリミッタで、図2と一致する（＝正答）。理想ダイオードは導通すると両端0Vなので、出力は電池の電圧そのものに固定される。
3. 図の回路3
❌ 誤り。左の枝は出力から＋1Vの電池へ、右の枝は＋2Vの電池から出力へ順方向で、電池どうしがダイオードを通してつながり（短絡）、図2の波形にならない。正しくは切り取るレベルは＋2Vと−1V（回路2）。
❌ 誤り。左の枝は出力から＋1Vの電池へ、右の枝は＋2Vの電池から出力へ順方向で、電池どうしがダイオードを通してつながり（短絡）、図2の波形にならない。正しくは切り取るレベルは＋2Vと−1V（回路2）。
4. 図の回路4
❌ 誤り。左の枝（出力→＋1V）で＋1Vを超える部分、右の枝（−2V→出力）で−2Vを下回る部分を切り取り、出力は＋1V〜−2Vになる。正しくは図2は＋2V〜−1Vで、電池の電圧と向きが逆。
❌ 誤り。左の枝（出力→＋1V）で＋1Vを超える部分、右の枝（−2V→出力）で−2Vを下回る部分を切り取り、出力は＋1V〜−2Vになる。正しくは図2は＋2V〜−1Vで、電池の電圧と向きが逆。
5. 図の回路5
❌ 誤り。左の枝は＋1Vの電池から出力へ、右の枝は出力から−2Vの電池へ順方向で、電池どうしがダイオードを通してつながり（短絡）、図2の波形にならない。正しくは＋2V側は出力から電池へ、−1V側は電池から出力への向き（回路2）。
❌ 誤り。左の枝は＋1Vの電池から出力へ、右の枝は出力から−2Vの電池へ順方向で、電池どうしがダイオードを通してつながり（短絡）、図2の波形にならない。正しくは＋2V側は出力から電池へ、−1V側は電池から出力への向き（回路2）。
【試験対策ポイント】
- 上を切る枝：出力→ダイオード（アノード側が出力）→＋の基準電圧
- 下を切る枝：−の基準電圧→ダイオード（カソード側が出力）→出力
- 電池の記号は長い線が＋。電池の向きで基準電圧の符号が変わる
- 理想ダイオード＝順方向で0V（短絡）、逆方向で開放
