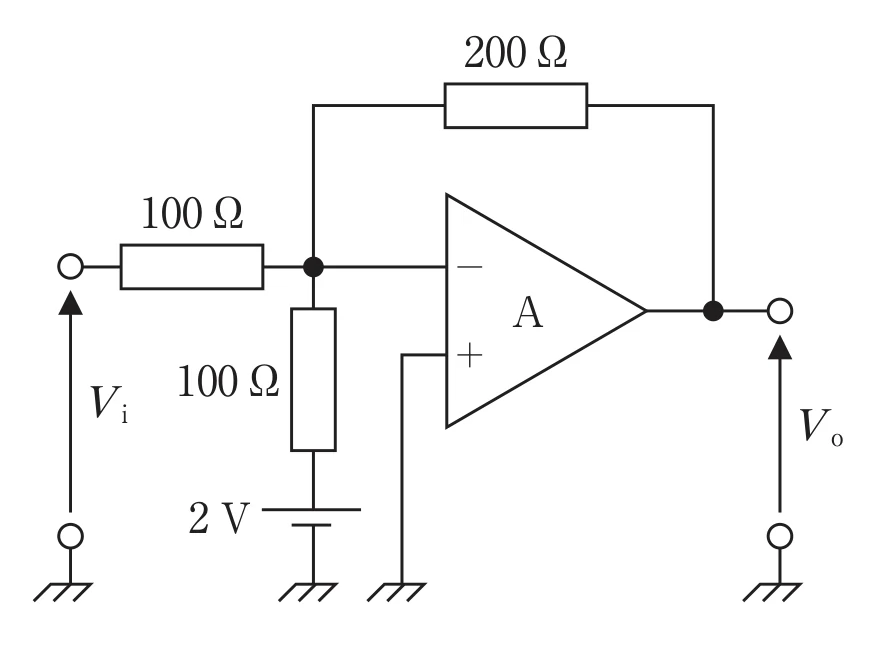

第35回 臨床工学技士国家試験 午前 第55問（電子工学）の正答は 1 です。図は−入力にV_i（100 Ω経由）と2 V電池（100 Ω経由・電池の＋側が抵抗側）がつながり、200 Ωで帰還、＋入力は接地＝反転加算回路。
問題
図の回路の Vᵢ に 5 V を入力したとき、Vₒ［V］はどれか。
ただし、A は理想演算増幅器とする。
- 1. －14 ✓
- 2. －7
- 3. 0
- 4. 7
- 5. 14
正答：1番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 16.7%参考値
12人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：1番 — －14
図は−入力にV_i（100 Ω経由）と2 V電池（100 Ω経由・電池の＋側が抵抗側）がつながり、200 Ωで帰還、＋入力は接地＝反転加算回路。
途中式
- ＋入力が0 Vなので、バーチャルショートで −入力も0 V（仮想接地）
- V_i側から流れ込む電流：5 V/100 Ω＝0.05 A
- 電池側から流れ込む電流：2 V/100 Ω＝0.02 A
- 演算増幅器には流れ込まないので、合計0.07 Aが200 Ωを−入力→出力の向きに流れる
- V_o＝0－200 Ω×0.07 A＝－14 V
【各選択肢の解説】
1. －14
✅ 正しい（＝正答）。V_o＝－200×（5/100＋2/100）＝－14 V。
✅ 正しい（＝正答）。V_o＝－200×（5/100＋2/100）＝－14 V。
2. －7
❌ 誤り。帰還抵抗を200 Ωでなく100 Ωで計算した値。正しくは－200×0.07＝－14 V。
❌ 誤り。帰還抵抗を200 Ωでなく100 Ωで計算した値。正しくは－200×0.07＝－14 V。
3. 0
❌ 誤り。0 Vなのは−入力（仮想接地）の電位。正しくは出力は－14 V。
❌ 誤り。0 Vなのは−入力（仮想接地）の電位。正しくは出力は－14 V。
4. 7
❌ 誤り。帰還抵抗も符号も取り違えた値。正しくは－14 V。
❌ 誤り。帰還抵抗も符号も取り違えた値。正しくは－14 V。
5. 14
❌ 誤り。反転回路の符号（マイナス）を落とした値。正しくは－14 V。
❌ 誤り。反転回路の符号（マイナス）を落とした値。正しくは－14 V。
【試験対策ポイント】
- 反転加算回路：V_o＝－R_f（V₁/R₁＋V₂/R₂＋…）
- 入力抵抗が等しければ、入力の和×（－R_f/R）：－（5＋2）×200/100＝－14
- 電池の向き（長い線が＋）で加わる電流の符号が決まる
📗 MEカコモンの学習教材
この問題でつまずいた範囲は、ME国試ノート「医用電気電子工学」でまとめて復習できます。電気・電子・情報処理・システム工学の公式と頻出ポイントを1本に集約。計算問題の解き筋も整理。赤シート・覚えたチェック・印刷に対応。
