第38回 臨床工学技士国家試験 午後 第38問

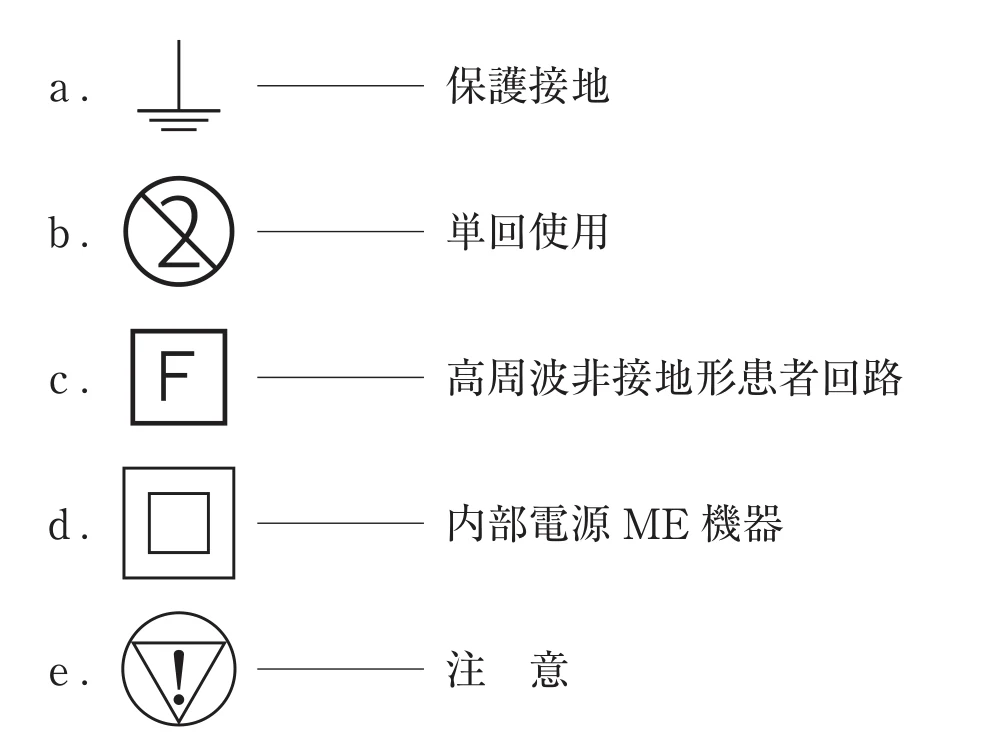

図を1つずつ見る。ｂ（円の中の「2」に斜線）とｃ（四角の中の「F」）は説明と一致する。ａは円で囲まれていない接地の記号、ｄは二重の四角＝クラスⅡ機器、ｅは注意の記号と形が違う。

【各選択肢の解説】

ａ．図の記号ａ ― 保護接地
❌ 誤り。図は円で囲まない接地の記号（大地への接続）である。正しくは保護接地は接地の記号を円で囲んだ形。

ｂ．図の記号ｂ ― 単回使用
✅ 正しい。円の中の「2」に斜線＝「2回目の使用をしない」＝再使用禁止（単回使用）を示す。

ｃ．図の記号ｃ ― 高周波非接地形患者回路
✅ 正しい。四角の中の「F」は、電気メスなどの高周波の患者回路が大地から浮いている（非接地形）ことを示す。

ｄ．図の記号ｄ ― 内部電源ME 機器
❌ 誤り。四角を二重にした記号はクラスⅡ機器（二重絶縁・強化絶縁で保護する機器）を示す。正しくは内部電源ME機器はこの記号ではない。

ｅ．図の記号ｅ ― 注意
❌ 誤り。図は円の中に逆向きの三角形と「！」で、注意の記号の形ではない。正しくは注意の記号は頂点が上の三角形の中に「！」である。

【試験対策ポイント】

「円で囲めば保護接地」「二重四角はクラスⅡ」が取り違えやすい。
