第32回 臨床工学技士国家試験 午前 第51問
電気工学第32回午前

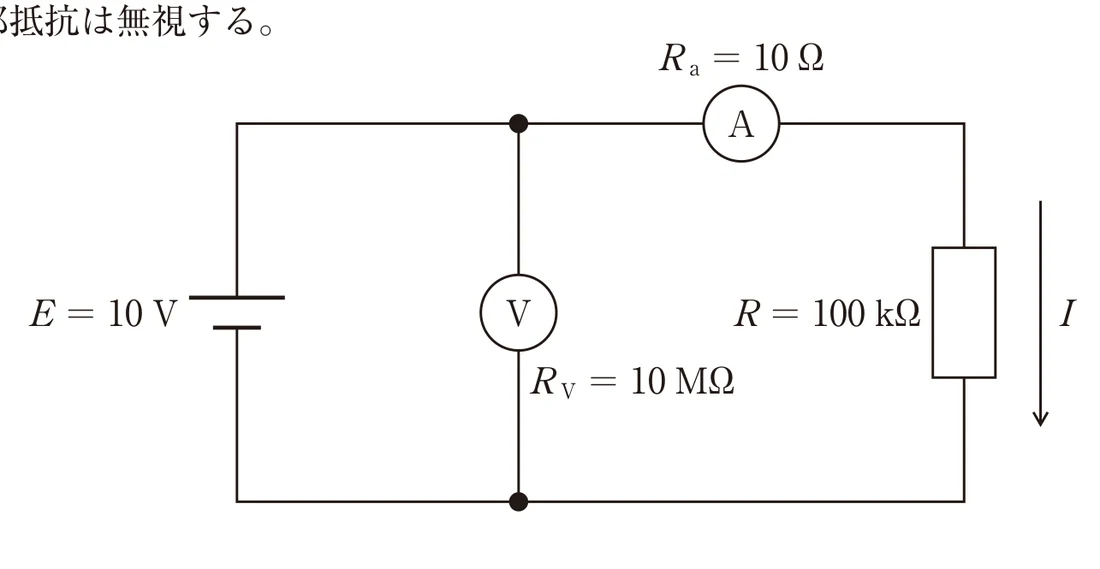

第32回 臨床工学技士国家試験 午前 第51問（電気工学）の正答は 1 です。図では電圧計Ⓥが電圧源Eの両端に直接つながり、抵抗Rは電流計Ⓐ（Ra）と直列に電源につながる。
問題
図の回路において、抵抗R を流れる電流I［mA］はおよそどれか。
ただし、電圧計Ⓥの内部抵抗R_V＝10 MΩ、電流計Ⓐの内部抵抗R_a＝10 Ωとし、電圧源E の内部抵抗は無視する。
- 1. 0.1 ✓
- 2. 0.2
- 3. 1
- 4. 2
- 5. 10
正答：1番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 50%参考値
12人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：1番 — 0.1
図では電圧計Ⓥが電圧源Eの両端に直接つながり、抵抗Rは電流計Ⓐ（Ra）と直列に電源につながる。電源の内部抵抗は無視するので、電圧計があってもRの側の電圧は10Vのまま。Rに流れる電流は E/(Ra＋R) で決まる。
途中式
- I＝10V÷(10Ω＋100kΩ)＝10÷100010≒0.09999mA≒0.1mA
- Ra（10Ω）はR（100kΩ）の1万分の1で、ほぼ影響しない
【各選択肢の解説】
1. 0.1
✅ 正しい。10V÷約100kΩ≒0.1mA（＝正答）。電圧計は電源に並列で、内部抵抗のない電源の電圧を下げないため、Rを流れる電流には関係しない。
✅ 正しい。10V÷約100kΩ≒0.1mA（＝正答）。電圧計は電源に並列で、内部抵抗のない電源の電圧を下げないため、Rを流れる電流には関係しない。
2. 0.2
❌ 誤り。図の回路に合わない値。正しくは10V÷100kΩ≒0.1mA。
❌ 誤り。図の回路に合わない値。正しくは10V÷100kΩ≒0.1mA。
3. 1
❌ 誤り。10倍大きい値で、10V÷10kΩに当たる。正しくはRは100kΩで0.1mA。
❌ 誤り。10倍大きい値で、10V÷10kΩに当たる。正しくはRは100kΩで0.1mA。
4. 2
❌ 誤り。図の回路に合わない値。正しくは約0.1mA。
❌ 誤り。図の回路に合わない値。正しくは約0.1mA。
5. 10
❌ 誤り。100倍大きい値で、10V÷1kΩに当たる。正しくは10V÷100kΩ≒0.1mA。
❌ 誤り。100倍大きい値で、10V÷1kΩに当たる。正しくは10V÷100kΩ≒0.1mA。
【試験対策ポイント】
- 電流計は直列に入れる＝内部抵抗は小さいほどよい
- 電圧計は並列に入れる＝内部抵抗は大きいほどよい
- 単位の換算：V÷kΩ＝mA（10V÷100kΩ＝0.1mA）
