第33回 臨床工学技士国家試験 午後 第50問
電子工学第33回午後
第33回 臨床工学技士国家試験 午後 第50問（電子工学）の正答は 1 です。直流は変圧器で電圧を変えられない。
問題

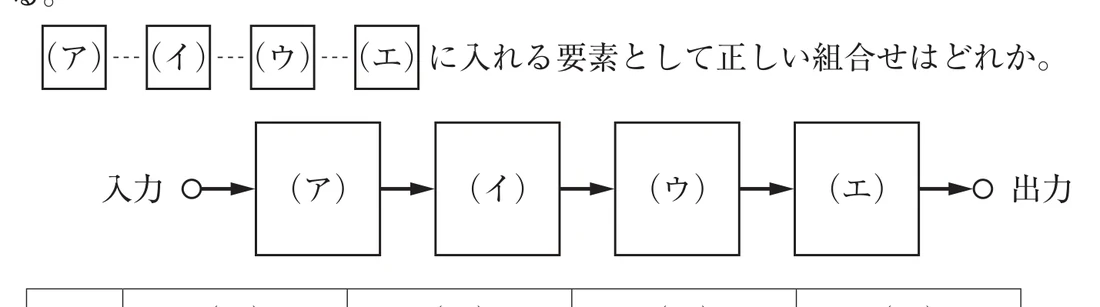

図は電源として用いられるDC-DC コンバータの構成例を示したものである。
（ア）（イ）（ウ）（エ）に入れる要素として正しい組合せはどれか。
（（ア） ／ （イ） ／ （ウ） ／ （エ））
- 1. インバータ ／ 変圧器 ／ 整流回路 ／ 平滑回路 ✓
- 2. 充電回路 ／ 平滑回路 ／ インバータ ／ 整流回路
- 3. 定電圧回路 ／ 平滑回路 ／ 整流回路 ／ インバータ
- 4. 定電圧回路 ／ 変圧器 ／ 平滑回路 ／ 整流回路
- 5. 定電圧回路 ／ 定電流回路 ／ 整流回路 ／ 平滑回路
正答：1番
次の問題から答えを隠して1問ずつ出題。答えはアプリの学習記録に残ります（登録不要） — 弱点分析・成績グラフはアプリで
この問題の正答率（MEカコモン利用者の実データ）
初回正答率 23.1%参考値
13人の初回解答から算出（2026年10月21日時点）。母数が少ないため参考値です
同じ利用者の2回目以降の解答は除外しています（再挑戦を含めると正答率は実力より高く出るため）。国家試験の公式発表値ではなく、MEカコモンで実際に解かれた記録にもとづく数値です。
スポンサーリンク（広告）
解説
■ 正答：1番 — インバータ ／ 変圧器 ／ 整流回路 ／ 平滑回路
直流は変圧器で電圧を変えられない。そこでDC-DCコンバータは、直流をインバータで高周波の交流にし、変圧器で電圧を変えて入出力を絶縁し、整流回路で直流に戻し、平滑回路でリプルを除く、の順に並べる。
【各選択肢の解説】
1. インバータ ／ 変圧器 ／ 整流回路 ／ 平滑回路
✅ 正しい（＝正答）。直流→交流→変圧→直流→平滑の順。高周波にするほど変圧器と平滑用のコイル・コンデンサを小さくできる。
✅ 正しい（＝正答）。直流→交流→変圧→直流→平滑の順。高周波にするほど変圧器と平滑用のコイル・コンデンサを小さくできる。
2. 充電回路 ／ 平滑回路 ／ インバータ ／ 整流回路
❌ 誤り。変圧器がなく電圧を変える段がないうえ、整流の後に平滑がない。正しくはインバータ→変圧器→整流回路→平滑回路。
❌ 誤り。変圧器がなく電圧を変える段がないうえ、整流の後に平滑がない。正しくはインバータ→変圧器→整流回路→平滑回路。
3. 定電圧回路 ／ 平滑回路 ／ 整流回路 ／ インバータ
❌ 誤り。最後にインバータがあると出力が交流になる。正しくは、インバータは入口（ア）に置き、出口は平滑回路で直流を出す。
❌ 誤り。最後にインバータがあると出力が交流になる。正しくは、インバータは入口（ア）に置き、出口は平滑回路で直流を出す。
4. 定電圧回路 ／ 変圧器 ／ 平滑回路 ／ 整流回路
❌ 誤り。インバータがないので直流のまま変圧器に入り変圧できず、平滑と整流の順も逆。正しくはインバータ→変圧器→整流回路→平滑回路。
❌ 誤り。インバータがないので直流のまま変圧器に入り変圧できず、平滑と整流の順も逆。正しくはインバータ→変圧器→整流回路→平滑回路。
5. 定電圧回路 ／ 定電流回路 ／ 整流回路 ／ 平滑回路
❌ 誤り。インバータも変圧器もなく、電圧を変換する段がない。正しくは（ア）インバータ・（イ）変圧器が要る。
❌ 誤り。インバータも変圧器もなく、電圧を変換する段がない。正しくは（ア）インバータ・（イ）変圧器が要る。
【試験対策ポイント】
| 電源 | 流れ |
|---|---|
| DC-DCコンバータ | 直流→インバータ→変圧器→整流→平滑→直流 |
| 交流から直流をつくる電源 | 交流→変圧器→整流→平滑→（定電圧）→直流 |
どちらも「整流の後に平滑」。変圧器は交流にしか使えない。
