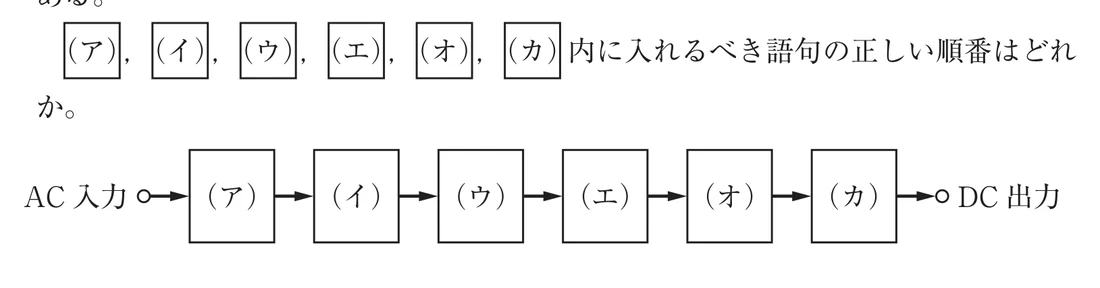

図は、電源として用いられるAC-DC コンバータの構成例を示したものである。（ア），（イ），（ウ），（エ），（オ），（カ）内に入れるべき語句の正しい順番はどれか。 DC 出力 AC 入力（ア）（イ）（ウ）（エ）（オ）（カ） 1. 変圧器→平滑回路→整流回路→インバータ→平滑回路→整流回路 2. インバータ→整流回路→平滑回路→変圧器→整流回路→平滑回路 3. インバータ→平滑回路→整流回路→変圧器→平滑回路→整流回路 4. 整流回路→平滑回路→インバータ→変圧器→整流回路→平滑回路 5. 平滑回路→整流回路→インバータ→変圧器→平滑回路→整流回路電圧［V］電流［A］時間

Q: 第34回 臨床工学技士国家試験 午前 第51問（電子工学）の正答は？

第34回 臨床工学技士国家試験 午前 第51問（電子工学）の正答は 4 です。スイッチング電源（AC-DCコンバータ）はAC入力をいったん整流・平滑して直流化し、インバータで高周波交流に変換、変圧器で絶縁・変圧してから再び整流・平滑してDC出力する。

Question

図は、電源として用いられるAC-DC コンバータの構成例を示したもので ある。 （ア），（イ），（ウ），（エ），（オ），（カ）内に入れるべき語句の正しい順番はどれ か。 DC 出力 AC 入力 （ア） （イ） （ウ） （エ） （オ） （カ） 1. 変圧器→平滑回路→整流回路→インバータ→平滑回路→整流回路 2. インバータ→整流回路→平滑回路→変圧器→整流回路→平滑回路 3. インバータ→平滑回路→整流回路→変圧器→平滑回路→整流回路 4. 整流回路→平滑回路→インバータ→変圧器→整流回路→平滑回路 5. 平滑回路→整流回路→インバータ→変圧器→平滑回路→整流回路 電圧［V］ 電流［A］ 時間［s］ i v

Accepted Answer

正答: 4番。■ 正答：4番 — 整流回路→平滑回路→インバータ→変圧器→整流回路→平滑回路 スイッチング電源（AC-DCコンバータ）はAC入力をいったん整流・平滑して直流化し、インバータで高周波交流に変換、変圧器で絶縁・変圧してから再び整流・平滑してDC出力する。よって正答は4番。 【各選択肢の解説】 1. 変圧器→平滑回路→整流回路→インバータ→平滑回路→整流回路 → ❌順序が誤り。入力側でまず整流する必要がある。 2. インバータ→整流回路→平滑回路→変圧器→整流回路→平滑回路 → ❌誤り。AC入力を直接インバータには入れられない。 3. インバータ→平滑回路→整流回路→変圧器→平滑回路→整流回路 → ❌誤り。同上。 4. 整流回路→平滑回路→インバータ→変圧器→整流回路→平滑回路 → ✅正しい。AC→整流・平滑（DC化）→インバータ（高周波AC化）→変圧器（絶縁・変圧）→整流・平滑（DC出力）。 5. 平滑回路→整流回路→インバータ→変圧器→平滑回路→整流回路 → ❌誤り。整流の前に平滑はできない。 【試験対策ポイント】 スイッチング電源の流れ：AC→整流→平滑→インバータ（高周波化）→高周波変圧器（小型・絶縁）→整流→平滑→DC。高周波化により変圧器・平滑コンデンサが小型軽量になり効率が高い。対してシリーズ（ドロッパ）電源は商用周波トランスで大型・低効率。整流→平滑（コンデンサで脈流をならす）の順序は不変。

Answer

1. 変圧器→平滑回路→整流回路→インバータ→平滑回路→整流回路

Answer

2. インバータ→整流回路→平滑回路→変圧器→整流回路→平滑回路

Answer

3. インバータ→平滑回路→整流回路→変圧器→平滑回路→整流回路

Answer

4. 整流回路→平滑回路→インバータ→変圧器→整流回路→平滑回路

Answer

5. 平滑回路→整流回路→インバータ→変圧器→平滑回路→整流回路 電圧［V］ 電流［A］ 時間［s］ i v
