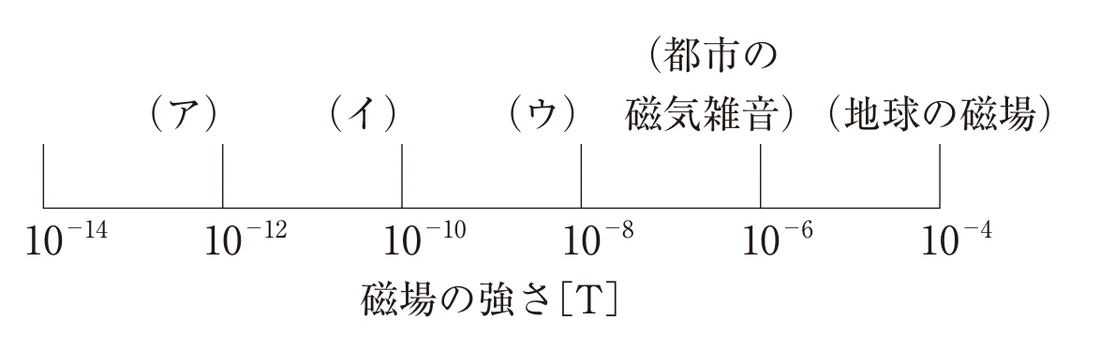

磁場の強さ［T］を示した図の（ア）、（イ）、（ウ）に対応するのはどれか。ただし、肺磁図は酸化鉄粉じん肺の磁場である。 1. （ア）脳磁図、（イ）心磁図、（ウ）肺磁図 2. （ア）心磁図、（イ）肺磁図、（ウ）脳磁図 3. （ア）肺磁図、（イ）脳磁図、（ウ）心磁図 4. （ア）心磁図、（イ）脳磁図、（ウ）肺磁図 5. （ア）脳磁図、（イ）肺磁図、（ウ）心磁図

Q: 第39回 臨床工学技士国家試験 午後 第86問（生体電気・磁気計測）の正答は？

第39回 臨床工学技士国家試験 午後 第86問（生体電気・磁気計測）の正答は 1 です。図の読み：横軸は磁場の強さで、右へ行くほど強い。

Q: 第39回 臨床工学技士国家試験 午後 第86問（生体電気・磁気計測）の正答率は？

第39回 臨床工学技士国家試験 午後 第86問（生体電気・磁気計測）の初回正答率は47.4%です（MEカコモン利用者19人の初回解答・2026年10月21日時点、同一利用者の再挑戦は除外）。母数が少ないため参考値です。

Question

磁場の強さ［T］を示した図の（ア）、（イ）、（ウ）に対応するのはどれか。 ただし、肺磁図は酸化鉄粉じん肺の磁場である。 1. （ア）脳磁図、（イ）心磁図、（ウ）肺磁図 2. （ア）心磁図、（イ）肺磁図、（ウ）脳磁図 3. （ア）肺磁図、（イ）脳磁図、（ウ）心磁図 4. （ア）心磁図、（イ）脳磁図、（ウ）肺磁図 5. （ア）脳磁図、（イ）肺磁図、（ウ）心磁図

Accepted Answer

正答: 1番。■ 正答：1番 — （ア）脳磁図、（イ）心磁図、（ウ）肺磁図 図の読み：横軸は磁場の強さで、右へ行くほど強い。（ア）10⁻¹² T、（イ）10⁻¹⁰ T、（ウ）10⁻⁸ T の位置にあり、その右に都市の磁気雑音（10⁻⁶ T）と地球の磁場（10⁻⁴ T）がある。生体磁気は脳磁図＜心磁図＜肺磁図の順に強いので、弱い側から当てはめる。 【各選択肢の解説】 1. （ア）脳磁図、（イ）心磁図、（ウ）肺磁図 ✅ 正しい。脳の神経電流による磁場が最も弱く、心筋の電流による磁場がそれより約2桁強い。肺に吸い込まれた酸化鉄粉じんは磁性体で、外から磁化した後に残る磁場が最も強い。 2. （ア）心磁図、（イ）肺磁図、（ウ）脳磁図 ❌ 誤り。脳磁図を最も強い位置に置いている。正しくは脳磁図が最も弱く（ア）。 3. （ア）肺磁図、（イ）脳磁図、（ウ）心磁図 ❌ 誤り。肺磁図を最も弱い位置に置いている。正しくは肺磁図が最も強く（ウ）。 4. （ア）心磁図、（イ）脳磁図、（ウ）肺磁図 ❌ 誤り。心磁図と脳磁図が逆。正しくは（ア）脳磁図、（イ）心磁図。 5. （ア）脳磁図、（イ）肺磁図、（ウ）心磁図 ❌ 誤り。肺磁図と心磁図が逆。正しくは（イ）心磁図、（ウ）肺磁図。 【試験対策ポイント】  磁場 図の位置   --- ---   脳磁図 10⁻¹² T   心磁図 10⁻¹⁰ T   肺磁図（酸化鉄粉じん） 10⁻⁸ T   都市の磁気雑音 10⁻⁶ T   地球の磁場 10⁻⁴ T  - 脳磁図・心磁図は雑音より何桁も弱い→SQUID と磁気シールドルームで測る

Answer

1. （ア）脳磁図、（イ）心磁図、（ウ）肺磁図

Answer

2. （ア）心磁図、（イ）肺磁図、（ウ）脳磁図

Answer

3. （ア）肺磁図、（イ）脳磁図、（ウ）心磁図

Answer

4. （ア）心磁図、（イ）脳磁図、（ウ）肺磁図

Answer

5. （ア）脳磁図、（イ）肺磁図、（ウ）心磁図

磁場	図の位置
脳磁図	10⁻¹² T
心磁図	10⁻¹⁰ T
肺磁図（酸化鉄粉じん）	10⁻⁸ T
都市の磁気雑音	10⁻⁶ T
地球の磁場	10⁻⁴ T
