第33回 臨床工学技士国家試験 午前 第48問

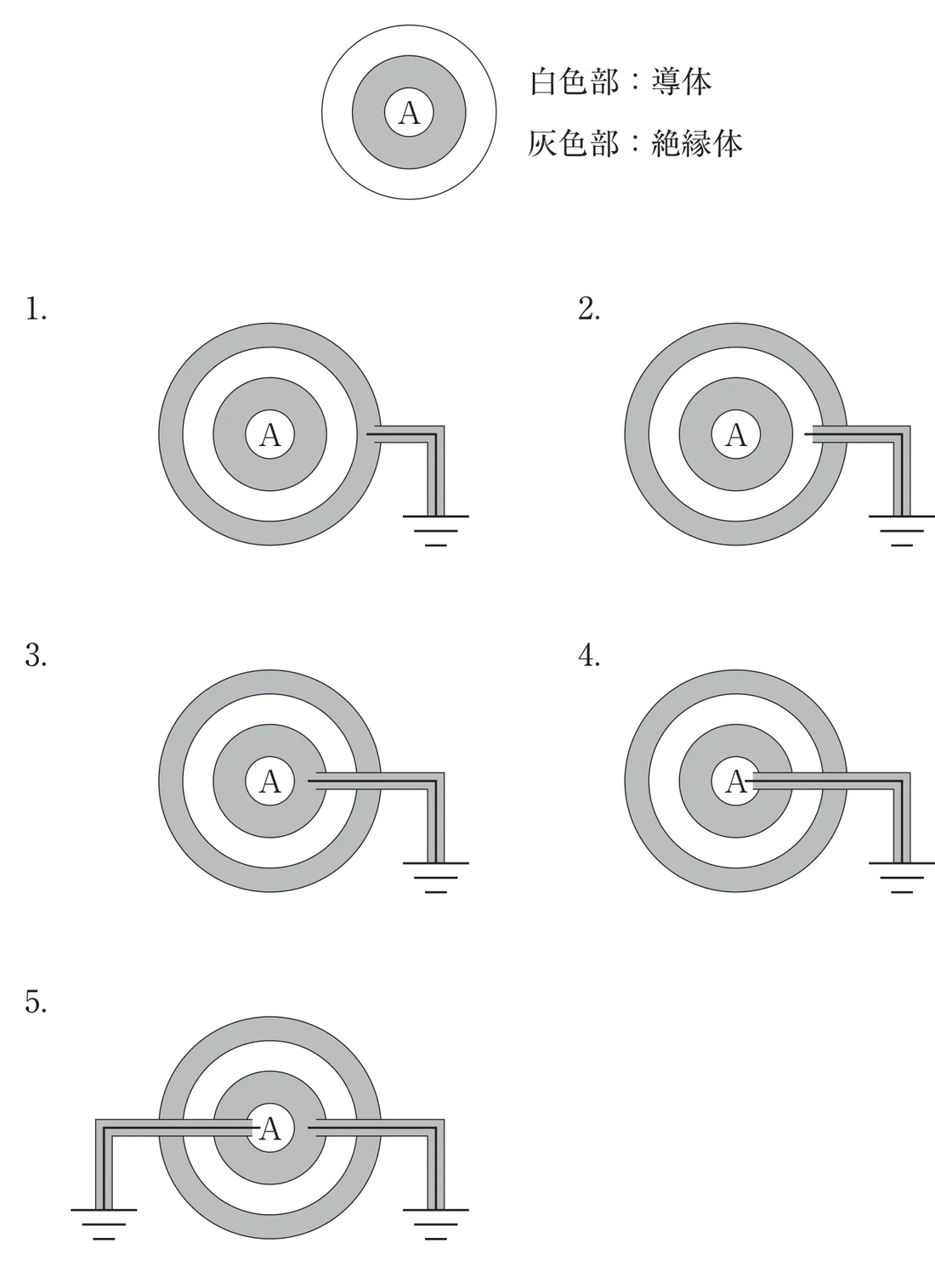

静電シールドは、対象の導体を接地した導体（金属）で完全に囲うことで、外部電界の影響を遮断する方法。選択肢の中で導体Aを接地された導体で隙間なく囲んでいる図が正しく、2番が正答。

【各選択肢の解説】

静電シールドの原理は「導体Aを接地された導体でくまなく包囲する」こと。囲いに隙間があったり、囲む材料が絶縁体だったり、接地されていなければシールド効果は得られない。

1・3・4・5
❌ 誤り。囲いが不完全、材料が絶縁体、または接地されていないなど、静電遮蔽の条件を満たさない。

2.
✅ 正しい。導体Aを接地した導体で完全に包囲しており、外部電界を遮断できる。

【試験対策ポイント】

静電シールド＝接地した導体で完全包囲（隙間なし）。囲い内部は外部電界の影響を受けない（静電遮蔽）。磁気シールドは高透磁率材料（パーマロイ等）で磁束を迂回させるもので、原理が異なる点に注意。
