第35回 臨床工学技士国家試験 午前 第49問
電気工学第35回午前
第35回 臨床工学技士国家試験 午前 第49問（電気工学）の正答は 3 です。変圧器は周波数を変えない（1次と同じ50Hz）。
問題

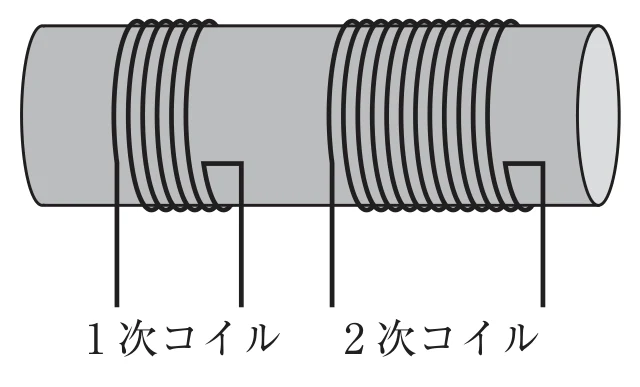

鉄心に1 次コイルと2 次コイルが巻かれている。1 次コイルと2 次コイル の巻き数の比は1 ：2 である。1 次コイルに周波数50 Hz、電圧10 V の交流電圧 をかけるとき、2 次コイルに生じる周波数と交流電圧で正しいのはどれか。
- 1. 周波数 50 Hz、電圧 5 V
- 2. 周波数 50 Hz、電圧10 V
- 3. 周波数 50 Hz、電圧20 V ✓
- 4. 0 V R I 1 次コイル 2 次コイル
- 5. 周波数100 Hz、電圧20 V
正答：3番
次の問題から答えを隠して1問ずつ出題。記録は残りません — 記録・弱点分析つきは無料アプリで
スポンサーリンク
解説
■ 正答：3番 — 周波数50Hz、電圧20V
変圧器は周波数を変えない（1次と同じ50Hz）。電圧は巻数比に比例し、巻数比1：2なので2次電圧＝10V×2＝20V。よって3番。
【各選択肢の解説】
1. 周波数50Hz、電圧5V
❌ 誤り。電圧は巻数比通り2倍になる。
❌ 誤り。電圧は巻数比通り2倍になる。
2. 周波数50Hz、電圧10V
❌ 誤り。1次と同じ電圧にはならない。
❌ 誤り。1次と同じ電圧にはならない。
3. 周波数50Hz、電圧20V
✅ 正しい（正答）。周波数不変・電圧は巻数比で2倍。
✅ 正しい（正答）。周波数不変・電圧は巻数比で2倍。
4. （電圧0V）
❌ 誤り。2次に電圧は誘導される。
❌ 誤り。2次に電圧は誘導される。
5. 周波数100Hz、電圧20V
❌ 誤り。変圧器は周波数を変えない。
❌ 誤り。変圧器は周波数を変えない。
【試験対策ポイント】
理想変圧器：V2/V1＝N2/N1、I2/I1＝N1/N2、周波数は不変。電圧を上げると電流は下がる（電力保存 V1I1＝V2I2）。
