第36回 臨床工学技士国家試験 午前 第41問

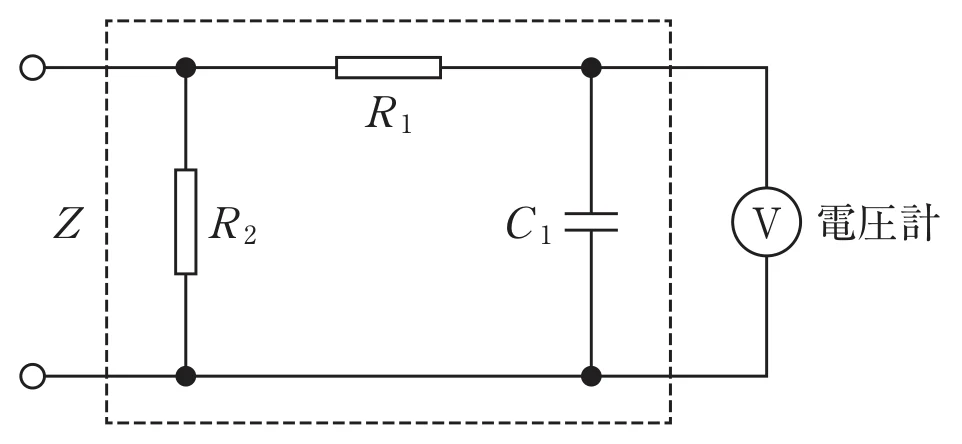

JIS T 0601-1の漏れ電流測定用器具（人体を模擬したインピーダンス網）。ａ・ｂ・ｅが正しく、その組合せは2番。

【各選択肢の解説】

ａ．R2 は1 kΩ である
✅ 正しい。電圧計はこのR2の両端電圧を測る。

ｂ．C1 は0.015 µF である（OCRの「nF」は誤記）
✅ 正しい。R1=10 kΩ・R2=1 kΩ・C1=0.015 µFが規定値。

ｃ．R1 とC1 で高域通過フィルタを構成している
❌ 誤り。R1とC1（並列）は低域通過フィルタを構成し、周波数が高いほど感度が下がる＝人体の電撃感受性の周波数特性を模擬する。

ｄ．点線内の合成インピーダンスZ は約10 kΩ となる
❌ 誤り。合成インピーダンスは周波数に依存して一定でなく、高域では約1 kΩまで低下する（約10 kΩと断定できない）。

ｅ．漏れ電流の値は電圧計の指示値をR2 で除した値となる
✅ 正しい。I＝V/R2＝V/1 kΩ。

よって正しいのはａ・ｂ・ｅ → その組合せをもつ選択肢2が正答。

【試験対策ポイント】

測定器（人体模擬）＝R1=10 kΩ, R2=1 kΩ, C1=0.015 µF。1 kΩの抵抗で電圧を読み、漏れ電流I＝V/1 kΩで算出。高周波で感度を落として人体の周波数特性を再現している。
