第33回 臨床工学技士国家試験 午後 第39問

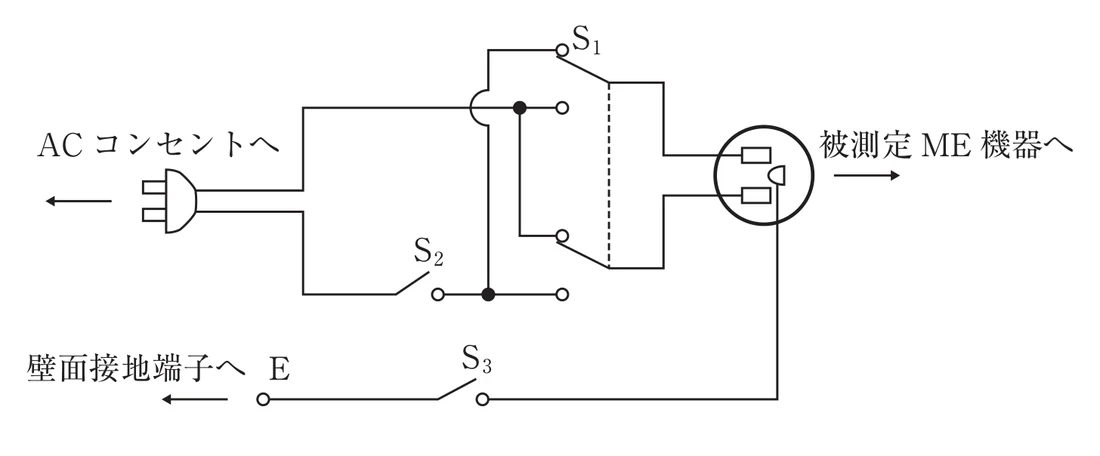

漏れ電流測定用電源ボックスは、正常状態だけでなく単一故障状態を模擬して漏れ電流を測定する。図のS2は電源導線（活線または中性線）の1本を開放し、単一故障（電源導線1本断線）を再現するスイッチである。よって2番が正答。

【各選択肢の解説】

1．電源極性の切り替え
❌ 誤り。極性反転は別のスイッチ（S1相当）の役割。

2．電源導線の1本の断線の模擬
✅ 正しい。単一故障状態として電源導線1本を開放し、そのときの漏れ電流を測る。

3．保護接地線の断線の模擬
❌ 誤り。これは別スイッチ（保護接地開放用）の役割。

4．追加保護接地線の断線の模擬
❌ 誤り。該当しない。

5．患者誘導コードの切り替え
❌ 誤り。測定用電源ボックスの機能ではない。

【試験対策ポイント】

漏れ電流測定では正常状態(NC)と単一故障状態(SFC)の両方で評価する。SFCの模擬：①電源導線1本断線、②保護接地線断線、③電源電圧+10%。限度値はSFCで緩く設定される。
